Установки алмазного бурения H-201, P-3000, P-6000

Установки алмазного бурения применяют для получения точных отверстий в бетоне, железобетоне и других прочных строительных материалах. Установки алмазного бурения H-201 ECO, P-3000 и P-6000: характеристики, комплектация, выбор стоек и двигателей для бетона и железобетона.

На странице рассмотрены лёгкая установка для локальных задач, универсальная стойка P-3000 и система P-6000 для глубоких и крупноразмерных проходок. Сведения помогут сопоставить диаметр отверстия, ход стойки, тип двигателя и способ крепления с условиями объекта.

Как устроено оборудование

Установка алмазного бурения включает стойку, салазки, двигатель, крепёжную плиту и рабочую коронку. Жёсткая фиксация направляющей обеспечивает контролируемую подачу и помогает получить ровную проходку без ударной нагрузки и лишнего разрушения бетона вокруг отверстия.

Такие комплексы используют для монтажа труб, кабельных линий, вентиляции, канализации и технологических коммуникаций. Для комплексных задач можно заказать алмазную резку бетона, а сами проходки выполнять методом алмазного бурения или алмазного сверления бетона.

Критерии подбора

• диаметр и глубина отверстия;
• толщина, прочность и армирование конструкции;
• необходимый ход стойки;
• мощность и частота вращения двигателя;
• совместимость мотора с крепёжной пластиной;
• возможность наклона и дополнительной опоры;
• условия подачи воды, сбора шлама и доступа к месту работ.

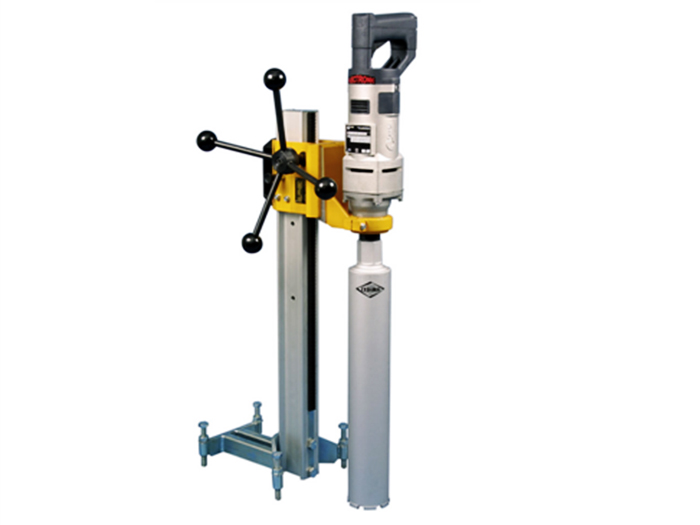

H-201 ECO

H-201 ECO — лёгкая сверлильная машина для небольших и средних отверстий. Компактный стояк удобен при работе в помещениях, на участках с ограниченным доступом и при частой смене рабочих позиций.

Особенности H-201 ECO

• небольшая масса и компактная конструкция;
• ход сверления 500 мм;
• ворот может устанавливаться с обеих сторон;
• прочный стояк в дюбельной подножке;
• подача по зубчатой рейке;
• быстрая замена двигателя с помощью пластины типа «ласточкин хвост»;
• масса сверлильного стояка около 10 кг.

Базовая комплектация H-201 ECO

Назначение модели

H-201 ECO подходит для отверстий под кабели, трубы и небольшие инженерные сети. Перед монтажом проверяют свободное пространство, состояние основания, возможность надёжной фиксации и подвод воды для охлаждения.

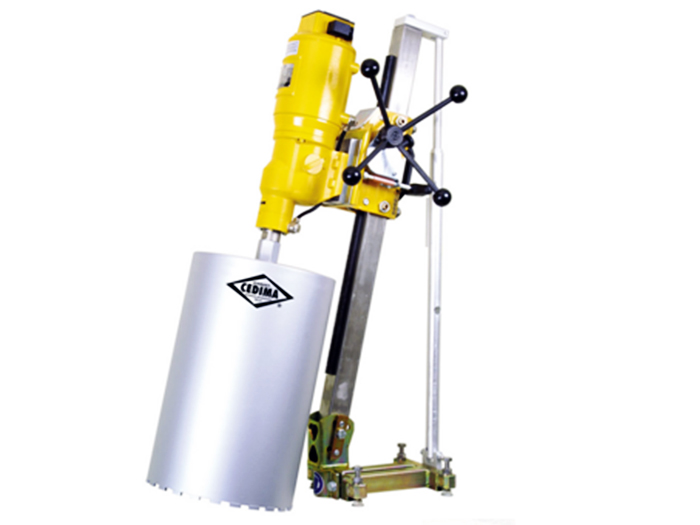

P-3000

P-3000 рассчитана на более широкий круг строительных задач. Жёсткая колонна, длинные салазки и редуктор тонкой подачи повышают устойчивость установки при сверлении бетонных и железобетонных конструкций.

Преимущества P-3000

• диаметр отверстия до 300 мм, а с телескопической опорой — до 400 мм;
• максимальный ход сверления 610 мм;
• увеличение длины хода до 1620 мм;
• стальная колонна сечением 50 x 50 мм;
• широкая зубчатая рейка;
• длинные салазки для точного ведения двигателя;
• шарнир наклона до 45 градусов со шкалой;
• фиксация в положении 90 градусов;
• редуктор тонкой подачи с передаточным отношением 1:3;
• масса P-3000 UNI около 14,5 кг, P-3000 PROFI — около 17 кг.

Базовая комплектация P-3000

Практическое применение

P-3000 выбирают, когда требуется стабильная подача, увеличенный ход и возможность работать с наклонными поверхностями. Телескопическая опора помогает расширить диапазон диаметров и повысить устойчивость при сложных проходках.

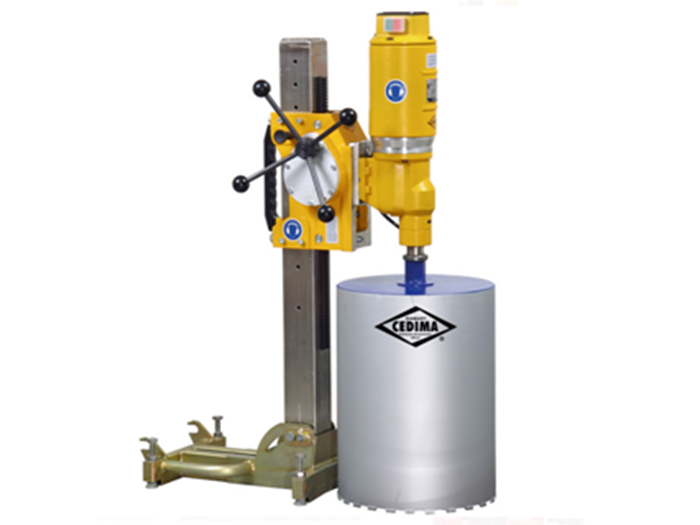

P-6000

P-6000 предназначена для глубоких и крупноразмерных отверстий. Система поддерживает несколько вариантов креплений, дополнительных плит и опор, поэтому её можно адаптировать под двигатель и конкретную схему установки.

Совместимость двигателей и плит

Числовые значения в таблице приведены по исходным техническим данным и требуют сверки с документацией на выбранную конфигурацию.

Базовая комплектация P-6000

Когда нужна P-6000

Модель выбирают для крупных проходок, увеличенной высоты сверления и задач, где требуется дополнительная жёсткость. Состав комплекта лучше определить до выезда: учитывают диаметр, длину проходки, высоту установки и способ фиксации.

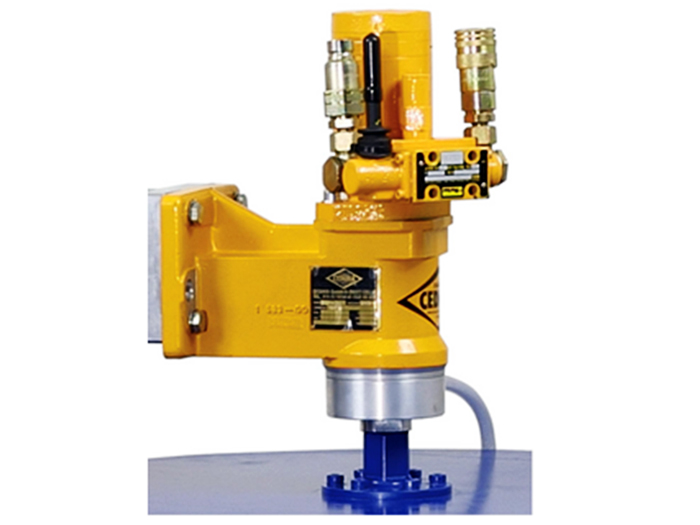

Гидравлический привод HM-51

HM-51 используют как компактный гидравлический привод для соответствующей стойки и шпинделя. Он подходит для проходок небольшого и среднего диаметра при наличии гидростанции и совместимой оснастки.

Характеристики HM-51

Комплект поставки HM-51

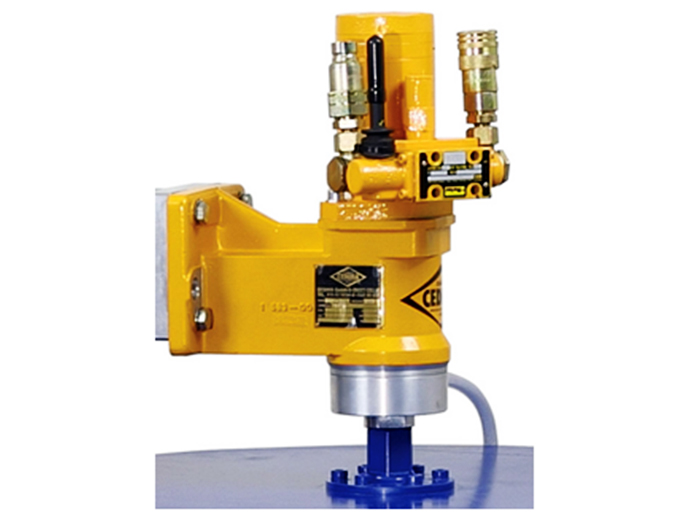

Гидравлический привод HM-161

HM-161 рассчитан на отверстия диаметром 201–400 мм и используется с подходящей стойкой, шпинделем и гидравлической станцией. Перед запуском проверяют соответствие расхода рабочей жидкости требованиям выбранного двигателя.

Характеристики HM-161

Комплект поставки HM-161

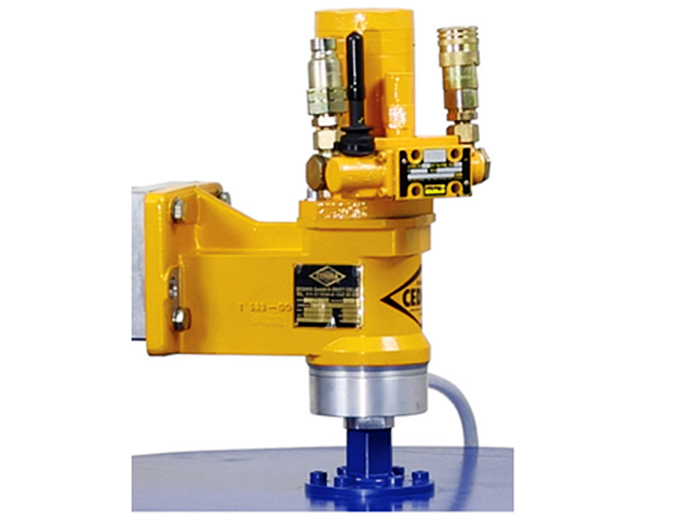

Гидравлический привод HM-360

HM-360 предназначен для крупноразмерных отверстий диаметром 400–800 мм. Его используют с усиленной стойкой, соответствующим шпинделем и надёжной системой крепления, рассчитанной на нагрузку при большой коронке.

Характеристики HM-360

Комплект поставки HM-360

Сравнение оборудования

Параметры приведены по предоставленным техническим данным. Перед заказом необходимо сверить состав комплекта и характеристики с паспортом выбранной конфигурации.

Подготовка и порядок работы

1. Определяют диаметр, глубину и назначение проходки.
2. Проверяют материал, толщину, армирование и скрытые коммуникации.
3. Подбирают стойку, двигатель, шпиндель, плиту и коронку.
4. Размечают центр и фиксируют основание на рабочей поверхности.
5. Подключают электропитание, гидростанцию и воду согласно комплектации.
6. Проверяют плавность хода салазок и состояние соединений.
7. Выполняют пробный запуск и начинают обработку с равномерной подачей.
8. Удаляют керн, шлам и остатки воды после завершения проходки.

Охлаждение и удаление шлама

Вода отводит тепло от коронки и вымывает частицы материала из зоны резания. До начала работ защищают пол и стены, устанавливают ёмкости для сбора жидкости и определяют порядок вывоза шлама и керна.

Сухой способ возможен только при подходящей оснастке и эффективном пылеудалении. Выбор режима зависит от материала конструкции, диаметра отверстия, требований помещения и условий безопасности.

Безопасность

• ограждают рабочую зону;
• проверяют крепление стойки, двигателя и коронки;
• осматривают кабели, рукава и быстроразъёмные соединения;
• используют каску, очки, перчатки и защиту слуха;
• не меняют оснастку до полной остановки оборудования;
• контролируют устойчивость керна и отделяемого фрагмента;
• не допускают попадания воды на электрические соединения;
• организуют безопасный сбор отходов.

Сопутствующие услуги

При создании технологического проёма может потребоваться резка проёмов в стенах. Для конструкций с большим количеством арматуры применяют резку железобетона, а для прокладки инженерных трасс заказывают изготовление каналов под трубы.

После выполнения работ поверхность при необходимости обрабатывают методом шлифовки бетона. Сочетание сверления и последующей обработки заранее согласуют с учётом проекта и состояния основания.

Как подобрать комплект

Для расчёта сообщите диаметр и глубину отверстия, материал и толщину конструкции, адрес объекта, наличие воды и электропитания, ограничения по шуму и доступу. Чертёж, фотография или схема помогут определить подходящую стойку, двигатель, крепёжную плиту, опору и коронку.
