Алмазное сверление отверстий в бетоне

Алмазное сверление отверстий в бетоне для труб, вентиляции и кабелей: точная геометрия, ровные края, минимум пыли и вибрации.

Технологию применяют при прокладке инженерных коммуникаций, монтаже оборудования, перепланировке и реконструкции стен, перекрытий, фундаментов и других бетонных конструкций.

Особенности технологии

Отверстия выполняют буровой установкой с алмазной коронкой. Режущие сегменты проходят материал по окружности, после чего центральный фрагмент извлекают в виде керна.

Такой способ позволяет получить проходку заданного диаметра с ровными стенками и аккуратным краем. При надёжной фиксации оборудования ударная и вибрационная нагрузка на бетон остаётся значительно ниже, чем при работе перфоратором или отбойным инструментом.

Подробные варианты применения оборудования представлены на странице про алмазное бурение. Конкретный метод подбирают после оценки конструкции, диаметра, глубины и доступа.

Для каких задач выполняют отверстия

• прокладка труб водоснабжения, отопления и канализации;
• устройство приточных и вытяжных вентиляционных каналов;
• монтаж кондиционеров и климатического оборудования;
• прокладка силовых, слаботочных и телекоммуникационных кабелей;
• установка гильз, анкеров, шпилек и закладных деталей;
• устройство продухов и отдушин в фундаменте;
• взятие керна для проверки качества бетона;
• подготовка проходок во время ремонта, реконструкции и перепланировки.

Работы выполняют в монолитном и сборном бетоне, железобетоне, кирпиче, бутовом камне, граните, мраморе и некоторых видах асфальта. Тип коронки зависит от плотности, армирования и структуры основания.

Почему выбирают алмазную коронку

• диаметр и положение отверстия контролируются на всём протяжении работ;
• круглая форма подходит для труб, гильз, воздуховодов и крепежа;
• внутренняя поверхность получается гладкой и не требует грубой доработки;
• края конструкции меньше осыпаются при правильном режиме;
• снижается риск появления трещин рядом с проходкой;
• оборудование можно устанавливать для горизонтального, вертикального и наклонного сверления;
• сохраняется отделка вокруг рабочего места;
• доступны сухой и мокрый способы обработки.

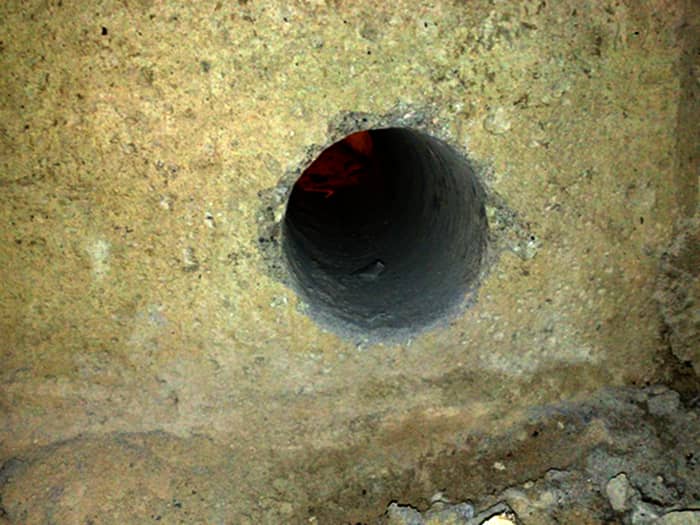

Коронка снимает материал послойно, поэтому рядом с отверстием обычно образуется меньше мусора. После извлечения керна проходку очищают, проверяют и подготавливают к монтажу коммуникации.

Диаметр и глубина проходки

Размер выбирают по наружному диаметру трубы, воздуховода, защитной гильзы или другого устанавливаемого элемента. Также оставляют технологический зазор для монтажа, утепления, герметизации и возможного температурного расширения.

Размер согласуют по проекту, фактическим габаритам коммуникации и толщине конструкции.

Сквозное и глухое сверление

Сквозные отверстия

Сквозные проходки нужны, когда коммуникация должна пройти через стену, перекрытие, фундамент или перегородку. При большой толщине конструкции заранее определяют место выхода керна и защищают поверхности с обеих сторон.

Глухие отверстия

Глухие проходки применяют под анкеры, шпильки, закладные детали и отдельные крепёжные системы. Здесь особенно важны глубина, положение центра и тщательная очистка дна отверстия.

Сухой и мокрый способы

Сухое сверление

Сухой режим используют в помещениях с готовой отделкой, рядом с чувствительным оборудованием и там, где нельзя применять воду. Пыль отводят защитным кожухом и промышленным пылесосом.

С водяным охлаждением

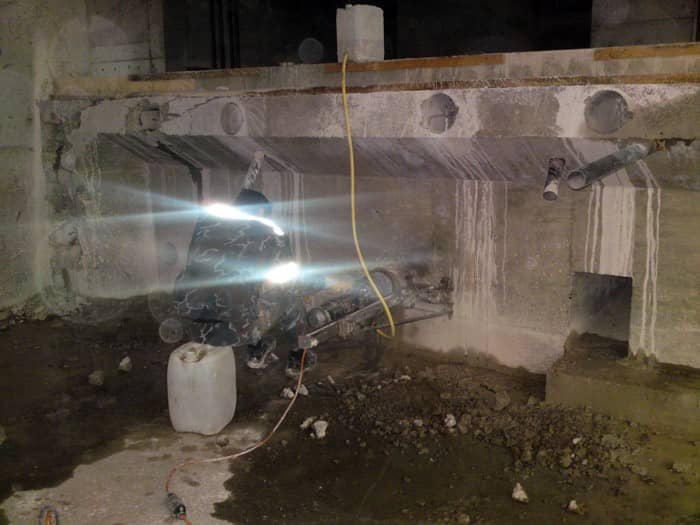

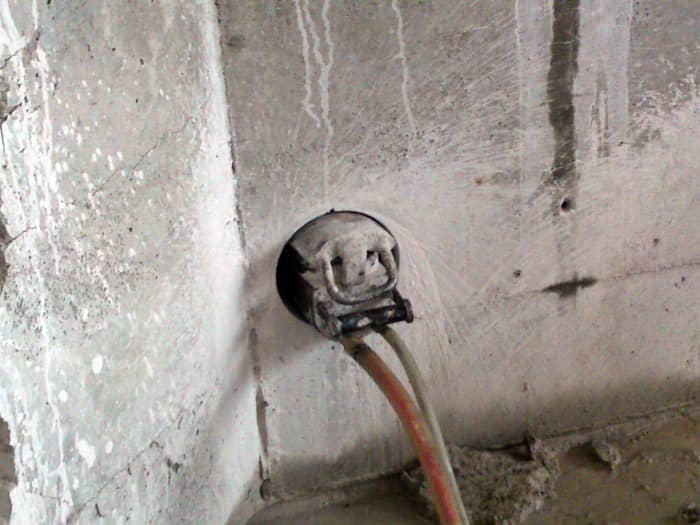

Вода охлаждает коронку и связывает минеральную пыль. Мокрый способ удобен при работе с плотным железобетоном, большими диаметрами и глубокими проходками, если организован сбор шлама.

Сверление железобетона

В железобетоне коронка может встретиться с рабочей или распределительной арматурой. Это увеличивает сопротивление и требует контроля нагрузки, а иногда — корректировки точки проходки или подбора другой оснастки.

Перерезать арматуру в несущих стенах, колоннах, балках и плитах без проверки нельзя. Для крупных или ответственных проходок оценивают влияние работ на конструкцию и при необходимости привлекают проектировщика.

Если требуется обработать значительный участок железобетона, применяют резку железобетона. Для отдельных коммуникационных проходок подходит алмазное сверление бетона.

Этапы выполнения работ

Большие диаметры и глубина

Крупные проходки требуют устойчивой фиксации, точной разметки и свободного пространства для оборудования. При значительной толщине стены сверление выполняют поэтапно с удалением керна.

Если нужный размер превышает возможности одной коронки, используют последовательное расширение или выполняют несколько отверстий по заранее рассчитанной схеме. Объединять такие проходки без проектной оценки нельзя.

Цены на сверление отверстий

На стоимость влияют диаметр, глубина, материал и армирование, количество проходок, направление сверления, доступ к конструкции и необходимость водосбора или пылеудаления. Расценки в таблице указаны за погонный метр глубины.

Итоговую смету рассчитывают после уточнения толщины, диаметра, глубины, материала, количества отверстий и условий доступа.

Отверстия под инженерные системы

Для водопровода и отопления учитывают гильзу, теплоизоляцию и температурное расширение. Для канализации важны уклон, направление проходки и герметизация зазора.

Под вентиляцию отверстие выполняют по размеру воздуховода, клапана или решётки. Для кабелей предусматривают защитную трубу, которая позволяет заменить проводку без повторного разрушения стены.

Если в бетонной стене нужен продольный канал, используют штробление бетонных стен. При изменении геометрии существующего проёма применяют резку проёмов в стенах.

Подготовка рабочей зоны

• убрать мебель, оборудование и посторонние предметы;
• обеспечить доступ к месту установки станка;
• закрыть отделку и соседние поверхности;
• сообщить о скрытых коммуникациях и ограничениях объекта;
• согласовать сухой или мокрый режим;
• предусмотреть место для керна, воды и строительных отходов.

Для предварительной оценки полезно сообщить материал и толщину конструкции, требуемый диаметр, глубину, количество отверстий и направление проходки. Фотографии рабочей зоны помогают определить доступ и состав оборудования.

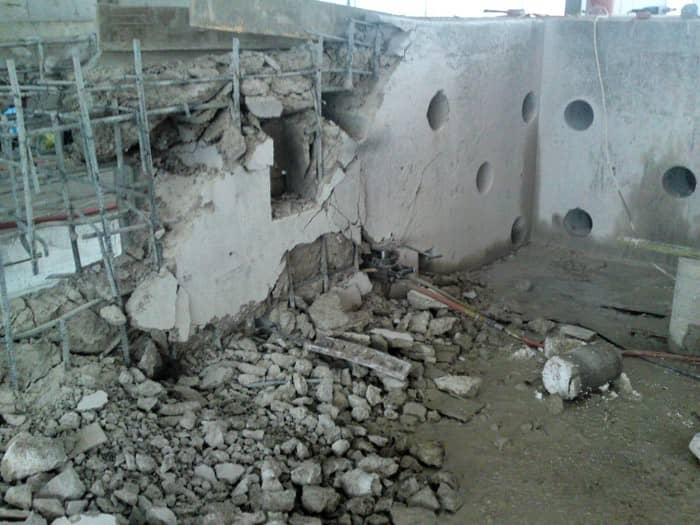

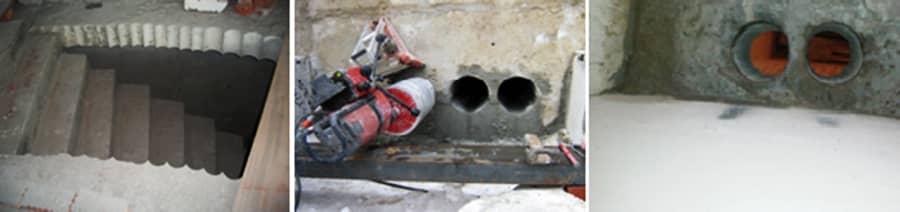

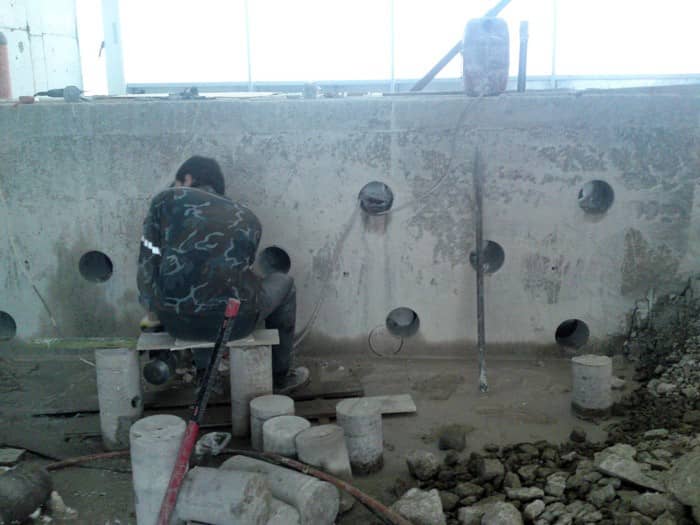

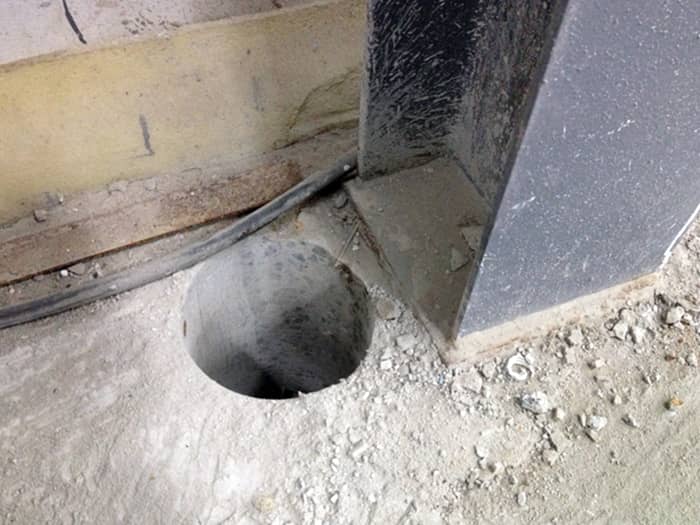

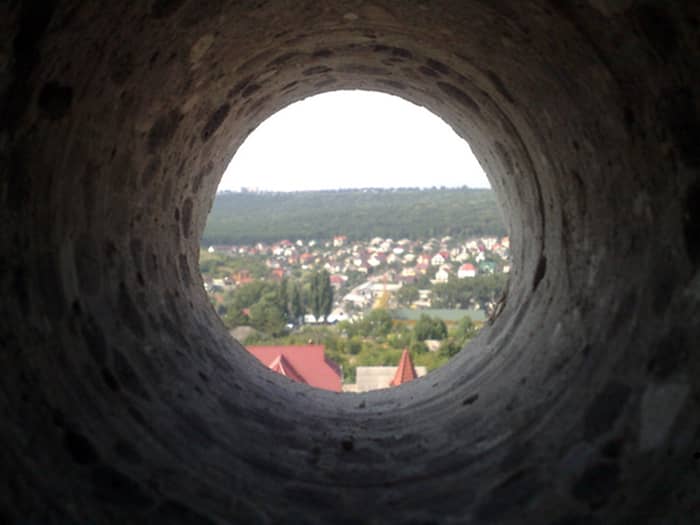

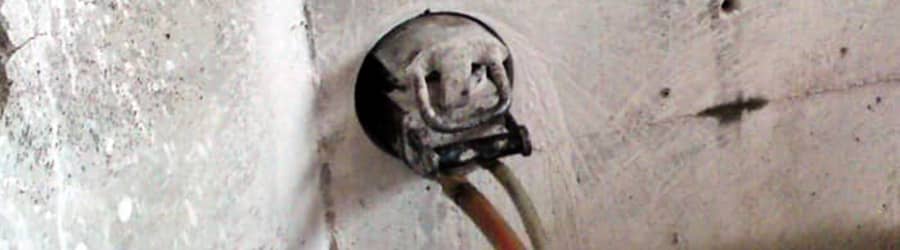

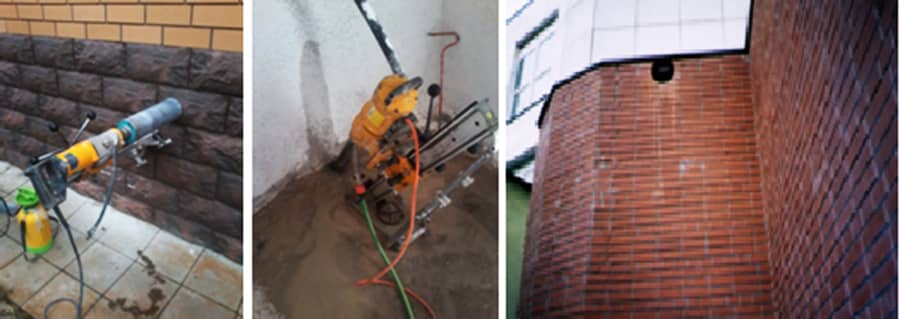

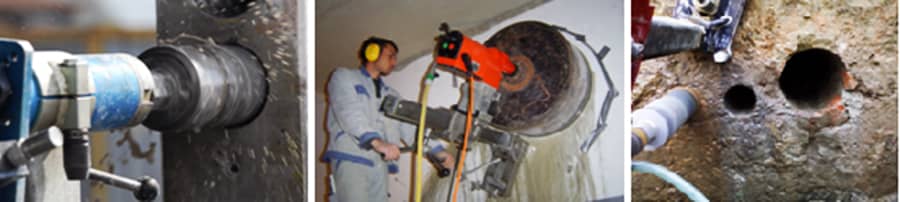

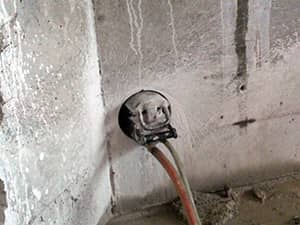

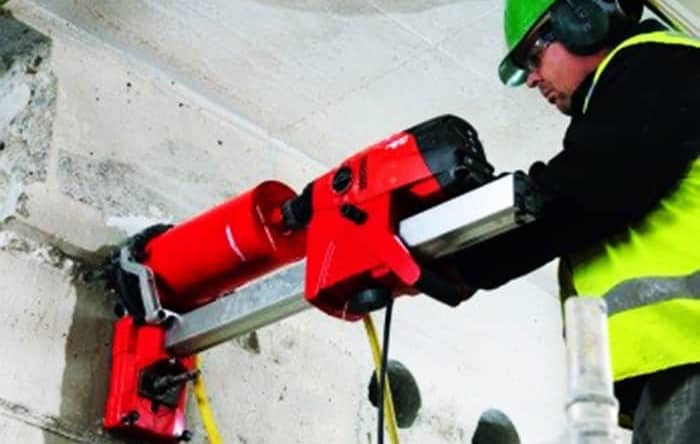

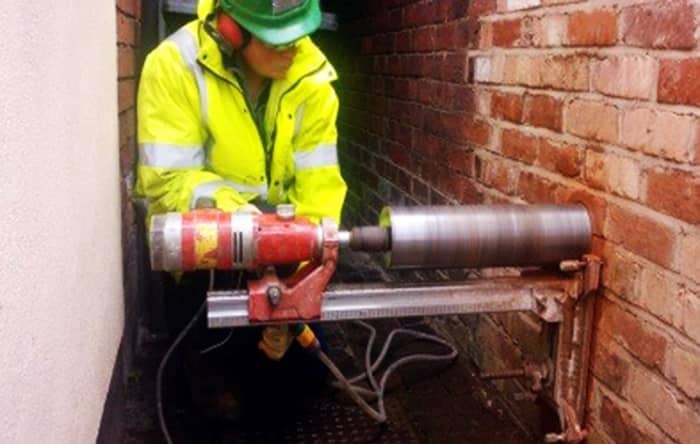

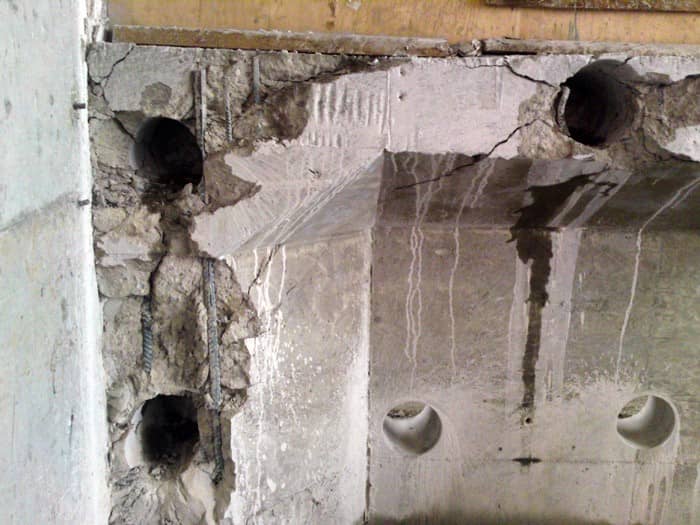

Фотогалерея работ

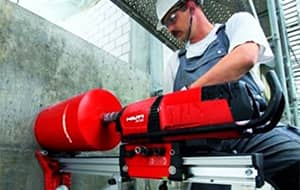

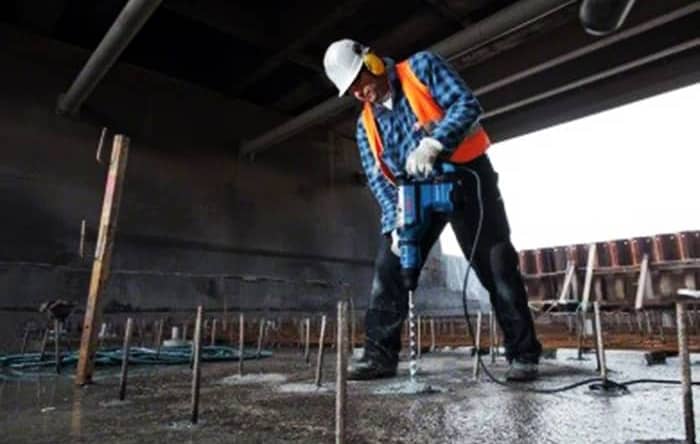

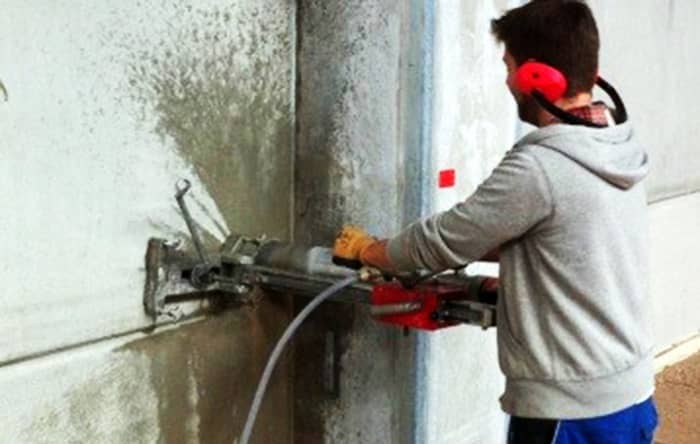

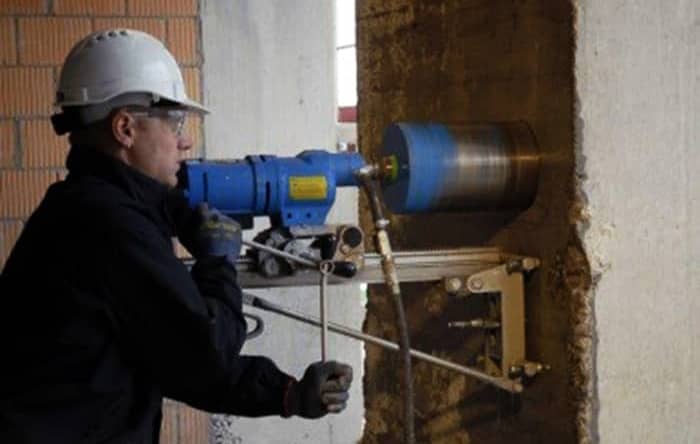

Стоимость по диаметрам

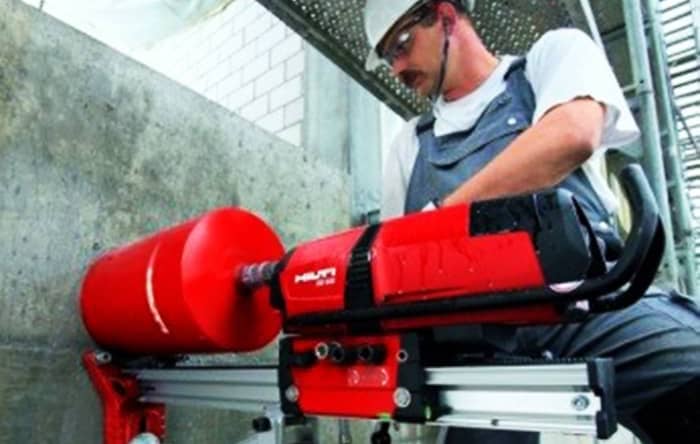

Оборудование

Для бетонных и железобетонных конструкций применяют установки, рассчитанные на работу с алмазными коронками разных диаметров. В зависимости от задачи используют оборудование H-201 ECO, P-3000 и P-6000.

• станина обеспечивает устойчивость и точность направления;
• алмазная коронка формирует отверстие по окружности;
• система подачи помогает контролировать нагрузку;
• водяное охлаждение или пылеудаление поддерживает рабочий режим;
• крепёж позволяет выполнять проходки под заданным углом.

Подходящую установку выбирают по толщине конструкции, диаметру, глубине и условиям доступа. Использование бытовой дрели для глубоких отверстий в монолите не обеспечивает необходимой точности и безопасности.

Дополнительные услуги

Для продольных инженерных трасс можно заказать штробление стен штроборезом. Если требуется выполнить комплекс работ с бетонными конструкциями, подойдёт алмазная резка бетона.

Для проходок под вентиляцию и продухи предусмотрено сверление вентиляционных отверстий. Эти задачи рассчитывают с учётом назначения канала, диаметра и условий монтажа.
