Алмазное сверление вентиляционных отверстий

Алмазное сверление вентиляционных отверстий в бетоне и кирпиче: продухи, отдушины и проходки под вентиляцию без сколов.

Работы выполняют в фундаментах, стенах, перекрытиях и цокольных конструкциях, когда вентиляционные каналы не предусмотрели при строительстве или их требуется добавить во время ремонта.

Назначение вентиляционных отверстий

Вентиляционные проходки нужны для вывода воздуха, подключения воздуховодов, установки вытяжных устройств и организации притока. Их выполняют в наружных стенах, фундаменте, перекрытиях и других конструкциях, через которые проходит вентиляционный канал.

В фундаменте такие отверстия называют продухами или отдушинами. Они помогают проветривать подполье и снижать накопление влаги, конденсата и затхлого воздуха, особенно если в здании есть деревянные лаги или другие чувствительные к сырости элементы.

Когда нужны новые проходки

• вентиляционные каналы не предусмотрели на этапе строительства;
• имеющихся продухов недостаточно для проветривания подполья;
• размеры готовых отверстий не подходят под воздуховод;
• после реконструкции изменилось расположение вентиляционного оборудования;
• необходимо установить вытяжной вентилятор, клапан или решётку;
• новый канал требуется вывести через кирпичную, бетонную или железобетонную стену;
• при перепланировке нужно организовать приток или вытяжку в другом помещении.

Для проходок под воздуховоды, трубы и кабели подходит алмазное бурение. Такой способ позволяет получить аккуратный канал без масштабного разрушения прилегающей поверхности.

Где выполняют сверление

• в монолитных и ленточных фундаментах;
• в бетонных и железобетонных стенах;
• в кирпичной кладке;
• в цокольных и подвальных конструкциях;
• в межэтажных и чердачных перекрытиях;
• в бетонных полах;
• в отдельных элементах из натурального или искусственного камня.

Перед началом работ определяют прочность материала, толщину конструкции, наличие арматуры и требуемую глубину. От этих параметров зависят тип коронки, способ крепления и режим охлаждения.

Преимущества технологии

• точная круглая форма отверстия;
• ровные края при правильной разметке и фиксации станка;
• работа по горизонтали, вертикали и под заданным углом;
• небольшая ударная нагрузка на конструкцию;
• снижение риска трещин и крупных сколов;
• минимальный объём последующей отделки;
• возможность работать с водой или в сухом режиме;
• применение по бетону, железобетону, кирпичу, граниту и мрамору.

Коронка режет основание по заданному контуру и извлекает керн. В результате проходка получается геометрически аккуратнее, чем при разрушении стены перфоратором или отбойным инструментом.

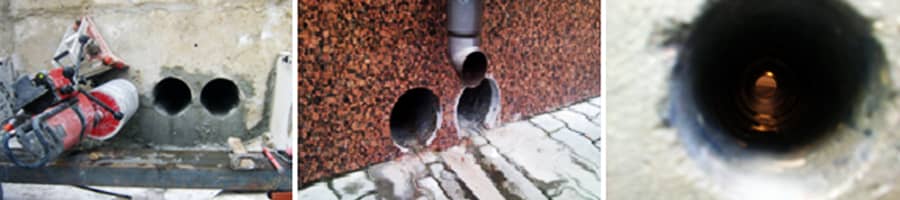

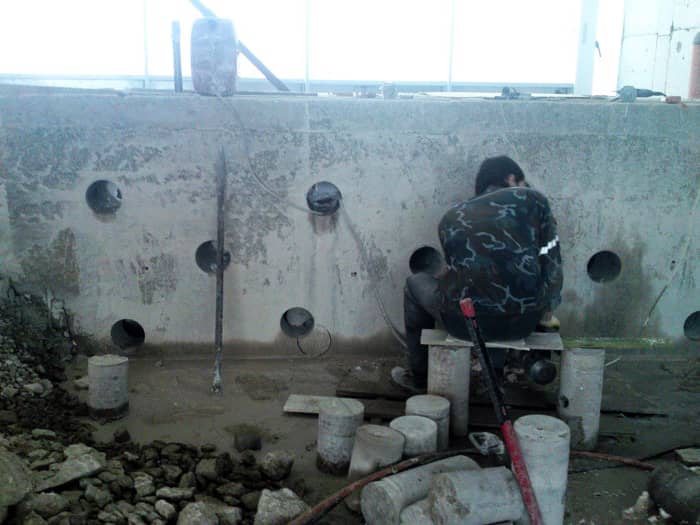

Продухи в фундаменте

При устройстве продухов учитывают площадь подполья, конфигурацию фундамента, наличие внутренних перемычек и высоту отмостки. Отверстия распределяют по противоположным стенам, чтобы воздух проходил через всё пространство.

В строительных справочниках часто приводится ориентир суммарной площади продухов не менее \(1/400\) площади пола подполья, однако конкретные параметры проверяют по проекту и действующим требованиям [web:372][web:377]. Один только расчёт площади не заменяет оценку расположения и условий эксплуатации.

Отверстия располагают выше зоны возможного подтопления и не подводят вплотную к углам. Если внутри фундамента есть перемычки, для них также проверяют возможность свободного движения воздуха.

Защита продухов

После сверления канал очищают от керна и осыпающегося материала. С наружной стороны устанавливают решётку или металлическую сетку, которая пропускает воздух и одновременно защищает подполье от грызунов, насекомых и мусора.

Проходки под воздуховоды

При сверлении под вентиляцию учитывают наружный диаметр канала, монтажный зазор и способ последующей герметизации. Для приточных и вытяжных систем заранее определяют направление трассы и положение оборудования.

В панельных и железобетонных конструкциях проверяют возможное пересечение с рабочей арматурой и скрытыми инженерными сетями. В кирпичной кладке дополнительно оценивают состояние швов и наличие ослабленных участков.

Для внутренних продольных каналов применяют штробление бетонных стен. Если требуется изменить размер уже существующего проёма, используют резку проёмов в стенах.

Сухое и мокрое сверление

Сухой метод

Сухая обработка подходит для отделанных помещений и объектов, где нельзя использовать воду. Для удаления пыли применяют защитный кожух и промышленный пылесос.

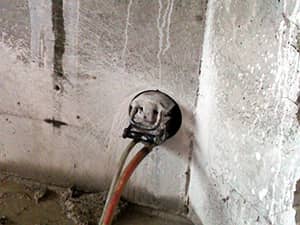

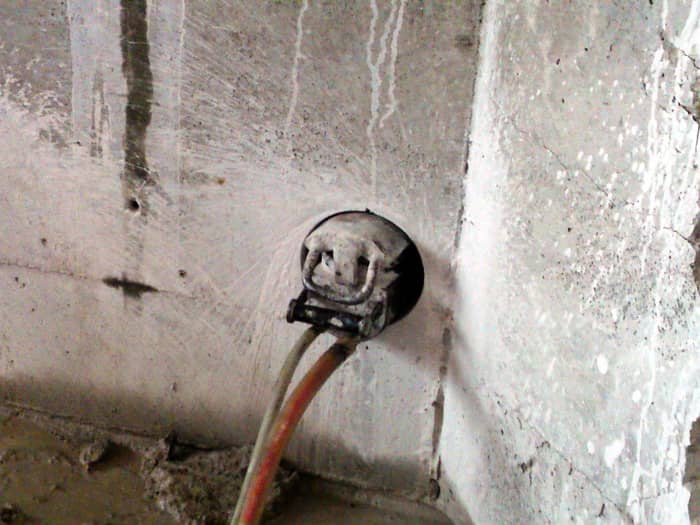

Мокрый метод

Вода отводит тепло от сегментов и связывает минеральные частицы. Такой режим удобен при работе с плотным бетоном, железобетоном и глубокими проходками, если на объекте можно организовать сбор шлама.

Выбор диаметра

Для воздуховода отверстие рассчитывают по наружному размеру канала и необходимому монтажному зазору. Для продуха в фундаменте дополнительно учитывают требуемое сечение вентиляционного канала и схему распределения отверстий.

Окончательный размер согласуют с проектом, фактическими габаритами воздуховода и толщиной конструкции.

Этапы выполнения работ

Цена сверления

На стоимость влияют диаметр, глубина и материал основания, наличие арматуры, количество отверстий, способ охлаждения и сложность доступа. В таблице указаны ориентировочные расценки за погонный метр глубины.

Итоговую стоимость определяют после уточнения диаметра, глубины, материала, количества проходок и условий работы.

Подготовка объекта

• освободить место рядом с рабочей зоной;
• обеспечить доступ к нужной стороне стены или фундамента;
• защитить отделку и оборудование;
• сообщить о скрытых коммуникациях и проектных ограничениях;
• согласовать сухой или мокрый режим;
• предусмотреть место для керна и строительных отходов.

Для обработки крупного участка железобетона может потребоваться резка железобетона. Подбор оборудования зависит от размера задачи и требований к сохранению конструкции.

Фотогалерея работ

Что сообщить для расчёта

• материал и толщину конструкции;
• назначение отверстия и размеры воздуховода;
• желаемый диаметр, глубину и количество проходок;
• фотографии рабочей зоны;
• наличие отделки, отмостки и ограниченного доступа;
• возможность использовать воду;
• требования к решётке, гильзе и герметизации.

Если задача связана с изменением геометрии бетонной конструкции, её можно дополнить услугой алмазная резка бетона в Москве. Для отдельных проходок под коммуникации применяется алмазное сверление бетона.
