Изготовление каналов под трубы штроборезом

Штробление под трубы штроборезом: ровные каналы в бетоне, точная глубина, минимум пыли и вибрации для прокладки коммуникаций.

Работы выполняют при ремонте квартир, домов, офисов и коммерческих помещений, когда трубопровод необходимо скрыть в стене, полу или другой конструкции.

Для чего делают каналы под трубы

Штроба представляет собой продольный канал, в который укладывают водопроводную, отопительную, канализационную или другую инженерную линию. После монтажа трубу фиксируют, проверяют соединения и закрывают раствором, стяжкой или облицовочным материалом.

Аккуратная геометрия трассы уменьшает объём заделки и помогает сохранить ровную плоскость стены. При этом размер канала рассчитывают не только по диаметру трубы: учитывают теплоизоляцию, крепления, фитинги, уклон и толщину защитного слоя.

Если коммуникациям требуется пройти сквозь стену или перекрытие, вместо продольной штробы выполняют проходку. Для таких задач подходит алмазное бурение с подбором диаметра под гильзу или трубу.

Какие трубы можно проложить

• трубы холодного и горячего водоснабжения;
• линии отопления и тёплого пола;
• канализационные отводы небольшого диаметра;
• дренаж кондиционеров;
• технические трубопроводы;
• защитные гильзы и оболочки для инженерных систем.

Для каждого вида коммуникаций требуется своя ширина и глубина канала. Канализационные линии дополнительно укладывают с уклоном, а трубы отопления часто размещают с теплоизоляцией и компенсационным зазором.

Способы изготовления штроб

Штроборезом

Штроборез оснащается двумя дисками, которые одновременно формируют параллельные границы канала. После прохода центральную перемычку удаляют перфоратором или зубилом, не расширяя трассу за пределы разметки.

Перфоратором

Перфоратор удобен для выборки уже прорезанного участка и локальных работ. При попытке сделать всю трассу только ударным способом сложнее выдержать ровную глубину, а края основания могут разрушаться.

Болгаркой

Углошлифовальная машина способна выполнять отдельные пропилы, но для длинных каналов она менее удобна. Необходимо контролировать глубину, устойчивость инструмента и эффективный отвод пыли.

Алмазным оборудованием

Плотный бетон, железобетон и крупные проходки требуют специализированного инструмента. Отверстия под трубы, гильзы и инженерные коммуникации получают методом алмазного сверления бетона.

Почему используют штроборез

• две границы канала выполняются за один проход;
• ширина и глубина задаются до начала работы;
• края получаются аккуратнее при соблюдении разметки;
• снижается риск случайного расширения трассы;
• к защитному кожуху подключается промышленный пылесос;
• инструмент удобен для длинных прямолинейных участков;
• время обработки сокращается при большом объёме работ.

Работу нельзя считать полностью бесшумной: шум создают двигатель, диски и удаление материала. Однако при правильно выбранном режиме вибрация обычно ниже, чем при длительном разрушении бетона одним перфоратором.

Расчёт размеров канала

Ширина штробы должна позволять установить трубу без чрезмерного давления и оставить место для фиксации и последующей заделки. Если используется теплоизоляция, ориентируются на её наружный размер, а не только на диаметр самой трубы.

Что учитывают при разметке

• наружный диаметр трубы и соединительных деталей;
• теплоизоляцию или защитную оболочку;
• место для крепежа и раствора;
• расстояние до углов, проёмов и перекрытий;
• уклон канализационной линии;
• расположение существующих коммуникаций;
• толщину стены и защитный слой арматуры;
• доступ для последующего монтажа и обслуживания.

Повороты планируют заранее, поскольку фитинги и соединения могут требовать локального расширения канала. Трассу не прокладывают вплотную к углам и местам повышенной нагрузки без предварительной оценки.

Этапы выполнения работ

Как уменьшают количество пыли

Сухая резка бетона образует мелкодисперсную пыль, поэтому штроборез используют вместе со строительным пылесосом. Шланг подключают к защитному кожуху, а фильтры регулярно очищают во время работы.

В помещении заранее закрывают мебель, дверные проёмы и вентиляционные отверстия. После завершения резки канал очищают от остатков материала, а прилегающие поверхности обеспыливают.

Особенности разных оснований

Бетон

Для плотного бетона применяют диски, рассчитанные на минеральные материалы. Скорость обработки зависит от прочности основания, глубины канала и состояния оснастки.

Железобетон

В железобетоне дополнительно проверяют положение арматуры. Если трасса пересекает конструкцию или требуется отверстие большого диаметра, применяют бурение отверстий в бетоне, а не бесконтрольное углубление штробы.

Кирпич

Кирпичная кладка обычно обрабатывается легче, но нельзя повреждать перемычки и ослаблять несущие участки. Направление трассы выбирают с учётом швов и конструктивной схемы стены.

Газобетон и блоки

Лёгкие материалы режутся быстрее, однако широкая или глубокая штроба может снизить прочность перегородки. Параметры канала подбирают с учётом плотности блока и способа крепления трубопровода.

Подготовка к укладке труб

Перед монтажом проверяют соответствие канала наружному диаметру изделия, наличие уклона и возможность установить крепления. Труба должна входить свободно, без деформации и чрезмерного давления на стенки штробы.

При проходе через стену устанавливают гильзу и оставляют технологический зазор. Отдельные проходки выполняют коронкой: для этого можно заказать сверление отверстий алмазной коронкой.

Что важно учесть

• несущие стены и перекрытия требуют предварительной оценки;
• арматура ускоряет износ дисков и ограничивает глубину реза;
• тонкие перегородки нельзя ослаблять чрезмерно глубокими каналами;
• фитинги требуют дополнительного пространства;
• канализацию укладывают с проектным уклоном;
• после резки основание очищают от пыли;
• перед заделкой проверяют герметичность соединений;
• при необходимости предусматривают ревизионный доступ.

Штробление и проходки

Продольный канал используется для скрытой прокладки трубы внутри конструкции. Отверстие через стену, перекрытие или фундамент выполняется отдельной операцией с контролем диаметра и направления.

При сложной разводке заранее определяют места проходок, гильз и расширений под соединения. Это помогает избежать повторного разрушения уже подготовленной поверхности.

Стоимость работ

На итоговую стоимость влияют материал основания, длина и сечение трассы, глубина обработки, количество поворотов, наличие арматуры, доступ к месту работы и требования к уборке. Представленные расценки относятся к сверлению проходок и имеют ориентировочный характер.

Точная смета определяется после уточнения длины трассы, основания, размеров канала и условий доступа.

Когда нужен другой инструмент

Штроборез удобен для продольных каналов, но не предназначен для любых задач. Сквозные отверстия выполняют коронкой, крупные проёмы — специализированными установками, а финишную подготовку поверхности — шлифовальным оборудованием.

Если требуется обработать массивную стену или выполнить крупный проём, применяют технологию резки проёмов в стенах. Для комплексного ремонта можно также подобрать услуги штробления.

Безопасность

• рабочую зону ограждают от посторонних;
• оператор использует очки, перчатки, защиту слуха и респиратор;
• перед резкой проверяют отсутствие скрытых сетей;
• оборудование устанавливают устойчиво;
• кабели и шланги размещают вне зоны прохода;
• не допускают чрезмерного давления на инструмент;
• после работы удаляют ослабленные фрагменты материала.

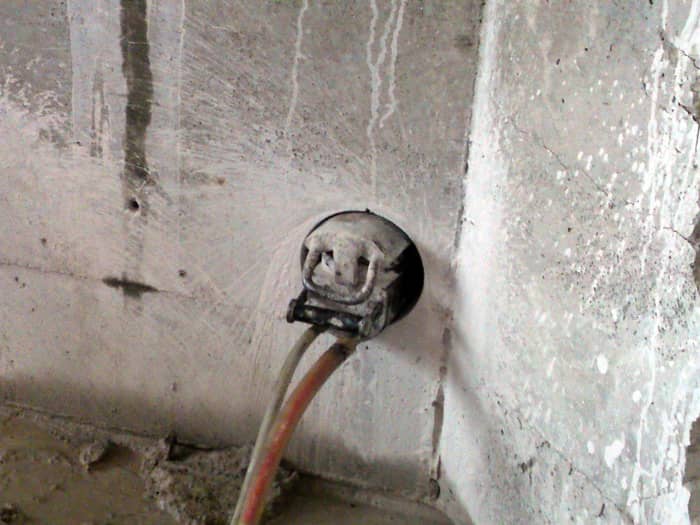

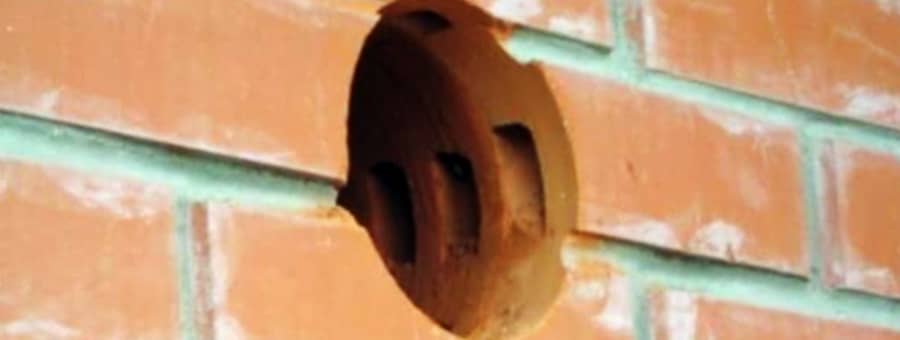

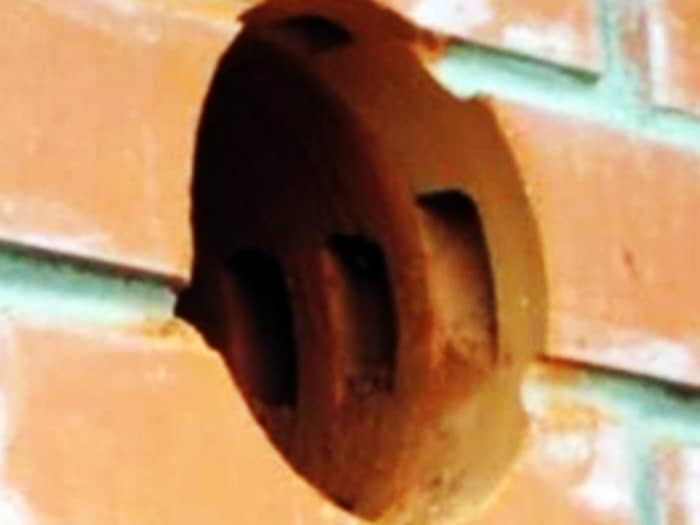

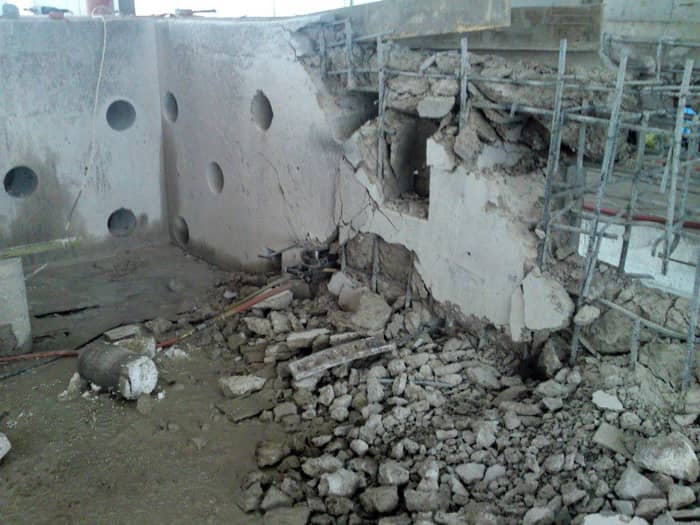

Галерея работ

Что сообщить для расчёта

• адрес и назначение объекта;
• материал и толщину стены или пола;
• диаметр и назначение трубы;
• длину трассы и количество поворотов;
• фотографии помещения и зоны предполагаемых работ;
• наличие отделки, арматуры и скрытых коммуникаций;
• требования к пылезащите и срокам;
• необходимость сквозных отверстий.

Эти сведения помогают подобрать оборудование, определить способ пылеудаления и оценить объём подготовительных операций. Для работ с несущими конструкциями заранее уточняют допустимый способ обработки и необходимость проектного согласования.

Если необходима обработка поверхности вокруг коммуникаций, дополнительно применяют шлифовку бетона. Для комплексной задачи по бетону доступна алмазная резка бетона в Москве под ключ.
