Гидравлические приводы сверления и стенорезы

Гидравлические приводы сверления используют для вращения алмазных коронок при устройстве отверстий в бетоне и других строительных материалах. Гидравлические приводы сверления и стенорезы: HM-51, HM-101, HM-360, WS-296 и WS-451 EE, характеристики, выбор и применение.

Оборудование подбирают по диаметру проходки, глубине обработки, частоте вращения, расходу рабочей жидкости и способу крепления. Ниже приведены параметры моделей, особенности их применения и рекомендации для организации работ на строительном объекте.

Назначение оборудования

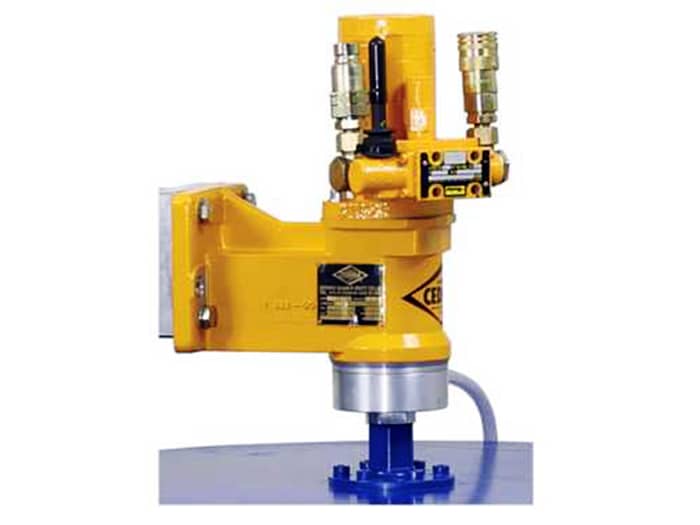

Гидравлический привод передаёт вращение от гидростанции к бурильной установке. Такая схема помогает работать с коронками разного диаметра, регулировать режим обработки и сохранять устойчивость инструмента при сверлении бетона, железобетона и других прочных материалов.

Стенорезная машина используется для прямолинейных глубоких пропилов в стенах, перекрытиях и массивных конструкциях. В зависимости от комплектации оборудование применяют для устройства проёмов, технологических разрезов, разделения фрагментов и подготовки конструкций к демонтажу.

Для стандартных проходок подходят услуги алмазного бурения, а при необходимости получить точное отверстие в бетонной конструкции применяют алмазное сверление бетона.

Как выбрать гидропривод

Основной критерий — диаметр коронки и необходимая скорость работы. Чем больше диаметр, тем ниже обычно выбирают частоту вращения и тем выше требования к расходу рабочей жидкости, креплению рамы и отводу шлама.

• диапазон диаметров сверления;
• максимальную частоту вращения вала;
• производительность гидросистемы;
• рабочий объём привода;
• массу и габариты;
• совместимость с гидростанцией и бурильной рамой;
• возможность охлаждения коронки водой.

Гидравлический привод HM-51

HM-51 — компактная модель для небольших и средних проходок. Благодаря умеренной массе привод удобно устанавливать на направляющую и использовать в местах с ограниченным доступом.

Характеристики HM-51

Размеры и масса

Области применения

HM-51 подходит для отверстий под кабели, трубы, крепёжные элементы и небольшие инженерные коммуникации. Перед началом сверления проверяют толщину стены, расположение скрытых сетей и возможность жёстко закрепить направляющую.

Гидравлический привод HM-101

HM-101 рассчитан на более крупные проходки и производительные задачи. Модель применяют при устройстве отверстий под вентиляционные каналы, трубопроводы и технологические коммуникации.

Характеристики HM-101

Размеры и масса

Практические особенности

При работе с HM-101 важны точная разметка, надёжное крепление и стабильная подача воды. Если в зоне проходки находится арматура, режим выбирают так, чтобы не допустить рывков и перегрузки коронки.

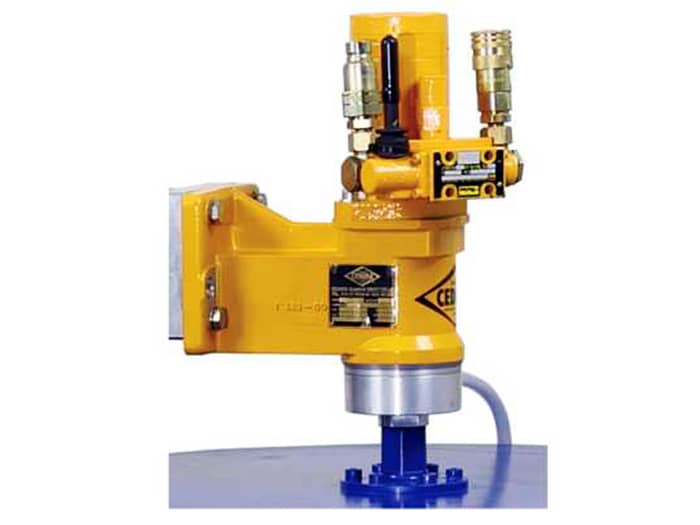

Гидравлический привод HM-360

HM-360 предназначен для крупноразмерного сверления. Низкая частота вращения сочетается с большим рабочим объёмом, поэтому привод используют с коронками для проходок большого диаметра.

Характеристики HM-360

Размеры и масса

Что важно при крупном диаметре

Для отверстий диаметром 400–800 мм требуется жёсткая фиксация, достаточное охлаждение и организованный отвод шлама. До начала работ оценивают место установки, доступ для оборудования и способ удаления выбуренного керна.

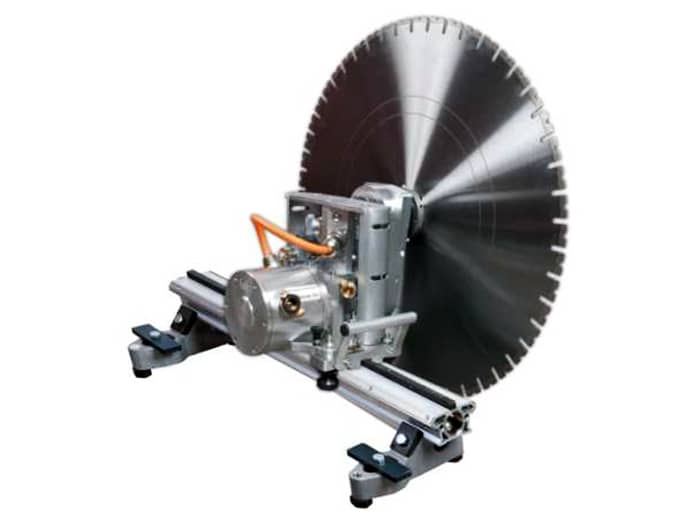

Стенорезная машина WS-296

WS-296 — компактная стенорезная машина для глубоких пропилов в стенах, перекрытиях и других бетонных конструкциях. Конструкция позволяет быстро подготовить агрегат к работе и выполнять рез по предварительной разметке.

Особенности WS-296

• компактная конструкция для ограниченных рабочих зон;
• быстрая замена диска одним центральным винтом;
• профессиональная система разъёмов;
• высокий коэффициент полезного действия;
• штатный фланец для резки вплотную к стене;
• перепускной клапан в стандартной комплектации;
• быстрое снятие приводного двигателя с корпуса.

Характеристики WS-296

Применение WS-296

Модель используют для технологических прорезей, проёмов и разделения массивных бетонных элементов. При работе с несущими стенами заранее определяют проектные ограничения и необходимость последующего усиления.

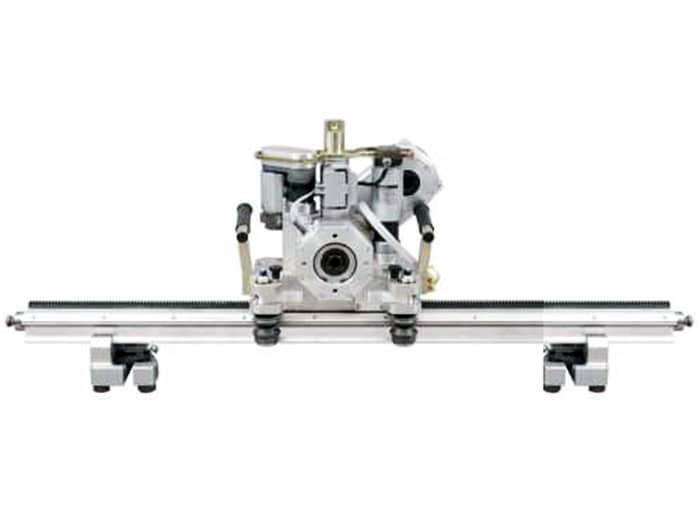

Стенорезная машина WS-451 EE

WS-451 EE предназначена для глубокого стенового реза с электрическим приводом подачи и заглубления. Её выбирают для крупных объектов, где важны точность линии, стабильность движения и значительная глубина пропила.

Характеристики WS-451 EE

Размеры и масса WS-451 EE

Преимущества WS-451 EE

• глубокий пропил до 530 мм;
• совместимость с дисками диаметром 600–1200 мм;
• электрическая подача и заглубление;
• высокочастотный привод диска;
• возможность выполнять крупные проёмы по разметке;
• применение в бетонных и железобетонных конструкциях.

Сравнение моделей

Параметры приведены по предоставленным техническим данным. Перед применением необходимо сверить характеристики с паспортом конкретной комплектации и фактическими условиями объекта.

Подготовка к сверлению и резке

1. Определяют материал, толщину и назначение конструкции.
2. Проверяют расположение арматуры и скрытых коммуникаций.
3. Выбирают коронку или диск подходящего диаметра.
4. Организуют жёсткое крепление направляющей или рельса.
5. Подключают гидростанцию, воду или высокочастотный блок.
6. Проверяют состояние оснастки, кабелей, рукавов и соединений.
7. Выполняют пробный запуск и начинают работу с контролируемой подачей.

Охлаждение и удаление отходов

При бурении вода охлаждает коронку и вымывает шлам из зоны контакта. На объекте заранее предусматривают сбор жидкости, защиту отделки и безопасный отвод загрязнённой воды.

При стеновой резке также контролируют охлаждение диска и состояние рабочей зоны. Если использование воды невозможно, режим обработки согласуют отдельно с учётом пылеобразования и требований к чистоте помещения.

Безопасность работ

• ограждают рабочую зону и ограничивают доступ посторонних;
• проверяют крепление установки, двигателя и рабочей оснастки;
• используют защитные очки, каску, перчатки и защиту слуха;
• контролируют целостность гидравлических рукавов и разъёмов;
• не меняют коронку или диск до полной остановки оборудования;
• оценивают устойчивость вырезаемого фрагмента;
• организуют сбор воды, шлама и бетонного керна.

Сопутствующие услуги

Для проёмов в стенах можно заказать резку проёмов в стенах, а для массивных конструкций — резку железобетона. Подготовку каналов под инженерные коммуникации выполняют с учётом проекта и расположения действующих сетей.

После резки или демонтажа поверхность при необходимости обрабатывают методом шлифовки бетона. Комплексные работы по конструкциям можно согласовать через алмазную резку бетона в Москве.

Как заказать технику или работы

Для расчёта сообщите диаметр отверстия или глубину пропила, материал и толщину конструкции, адрес объекта, наличие воды и электропитания, ограничения по шуму и габаритам техники. Фотографии, чертёж или схема участка помогут подобрать привод, коронку, диск и способ крепления.
