Нарезчики швов - Швонарезчики

Швонарезчики применяют для устройства, ремонта и очистки швов в бетоне, асфальте и других абразивных покрытиях. Швонарезчики для бетона и асфальта: модели CF-7.1 B, CF-2116 D, CKR-1016 HF и CBM-35 B, характеристики, выбор и применение.

Оборудование подходит для температурных и деформационных соединений, прокладки канав и подготовки существующих швов к заполнению. Модель выбирают с учётом глубины и ширины реза, диаметра диска, типа привода, способа подачи и условий работы на объекте.

Назначение швонарезчиков

Швонарезчик формирует ровную канавку заданной глубины в бетонном, асфальтовом или железобетонном покрытии. Технологию используют при устройстве новых швов, ремонте дорожных и промышленных оснований, а также при поэтапном разделении плит.

• нарезка температурных и усадочных швов;
• устройство деформационных соединений;
• ремонт и расширение существующих трещин;
• подготовка канавок под герметик или ремонтный состав;
• разделение бетонных плит и асфальтовых участков;
• подготовка отдельных фрагментов к демонтажу.

Отверстия под трубы и кабели выполняют методом алмазного бурения, а проходки через бетон — с помощью алмазного сверления бетона. Для обработки значительной площади покрытия может потребоваться резка бетонных полов.

Как подобрать оборудование

Выбор начинают с оценки материала, длины и глубины будущего шва. Компактная ручная машина удобна на небольшом ремонтном участке, а тяжёлый агрегат с гидростатической подачей рациональнее использовать для длинных и глубоких прорезей.

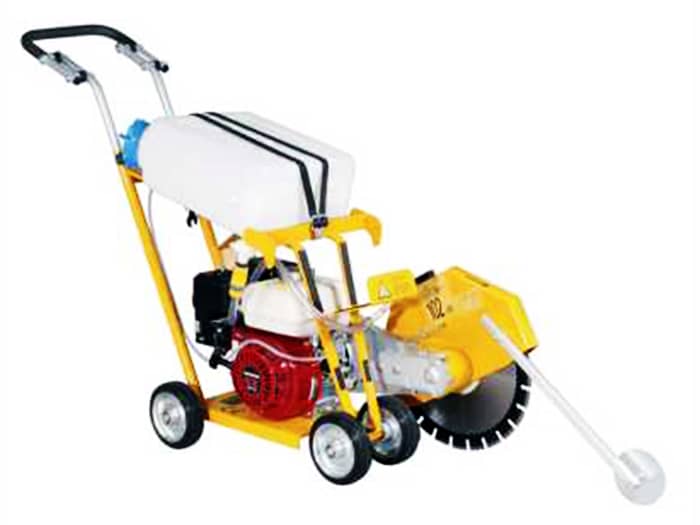

Швонарезчик CF-7.1 B

CF-7.1 B — компактный бензиновый швонарезчик для мокрой резки бетона, асфальта и других абразивных материалов. Ручная подача позволяет оператору контролировать направление движения при ремонте покрытий и устройстве канав.

Технические характеристики CF-7.1 B

Двигатель и габариты

Особенности CF-7.1 B

• мокрая резка бетона, асфальта и абразивных оснований;
• установка диска диаметром до 400 мм;
• регулировка глубины наклоняемым рычагом;
• водяной бак объёмом 22 л;
• компактные размеры для транспортировки;
• ручное перемещение на небольших участках;
• подходящее решение для ремонта дорог и устройства швов.

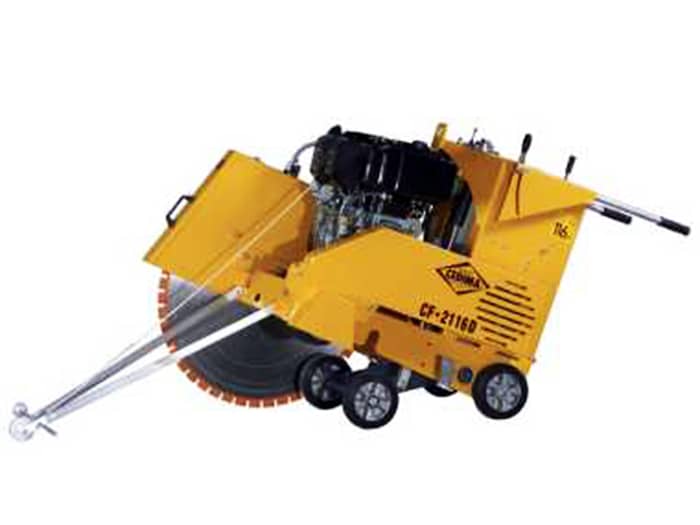

Швонарезчик CF-2116 D

CF-2116 D предназначен для глубокого и протяжённого реза в бетонных и асфальтовых конструкциях. Большой диаметр диска, дизельный двигатель и гидростатическая подача позволяют использовать машину на масштабных объектах.

Технические характеристики CF-2116 D

Двигатель и габариты

Где применяют CF-2116 D

Модель выбирают для глубоких швов в массивных бетонных основаниях, разделения плит, ремонта дорожного покрытия и подготовки крупных участков к демонтажу. До доставки техники оценивают ширину проезда, возможность разгрузки и несущую способность основания.

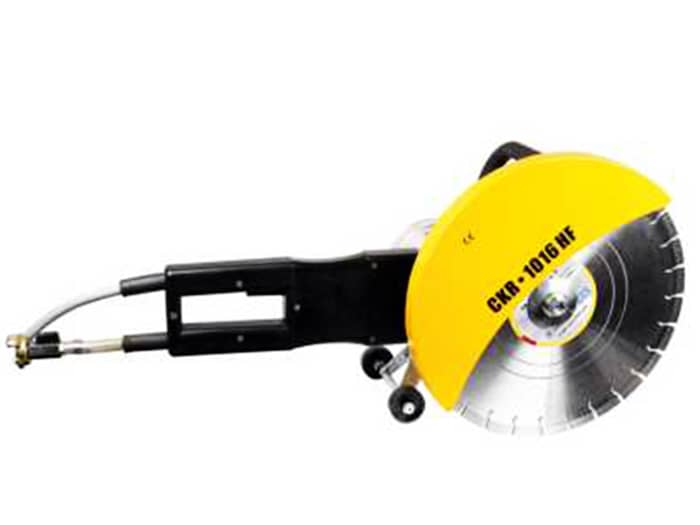

Высокочастотная пила CKR-1016 HF

CKR-1016 HF — переносная электрическая пила для локальной и точной резки. Небольшой вес и роликовая направляющая помогают работать на участках, где крупный швонарезчик использовать неудобно.

Технические характеристики CKR-1016 HF

Двигатель и параметры питания

Особенности CKR-1016 HF

• глубина реза до 165 мм с диском диаметром 400 мм;
• высокочастотный привод мощностью до 10 кВт;
• роликовая направляющая для более точного ведения;
• водяное охлаждение двигателя, редуктора и дискового узла;
• длинный кабель для работы на удалённом участке;
• перекрываемый водяной разъём GeKa;
• переносной ящик для хранения и перевозки.

Щёточная машина CBM-35 B

CBM-35 B используют для очистки и углублённой обработки швов. Вместо диска машина работает щётками, поэтому подходит для удаления мусора, слабых частиц и загрязнений перед заполнением соединения.

Технические характеристики CBM-35 B

Двигатель и габариты

Конструкция и оснащение

• возможна комплектация бензиновым или дизельным двигателем;
• равномерное распределение нагрузки и опорное колесо;
• защитный кожух со щитком, который поворачивается вправо или влево;
• крупные ходовые колёса на подшипниках;
• крановая проушина для погрузки и перестановки;
• мусоросборный короб как дополнительная принадлежность.

Сравнение моделей

Параметры приведены по предоставленным техническим данным. Перед эксплуатацией уточняют комплектацию, тип диска или щётки и условия применения конкретной модели.

Как нарезают швы

1. Осматривают покрытие и уточняют расположение коммуникаций.
2. Размечают линию и определяют требуемую глубину.
3. Подбирают диск, щётку и режим охлаждения.
4. Проверяют крепление оснастки и защитный кожух.
5. Выполняют пробный проход на малом участке.
6. Нарезают шов с равномерной скоростью.
7. Очищают канавку и при необходимости заполняют её герметиком.

Вода, пыль и логистика

Мокрая резка охлаждает диск и снижает образование пыли, но требует сбора воды и шлама. При сухой обработке используют промышленный пылесос и контролируют пылевую нагрузку. Режим выбирают с учётом материала, помещения и требований к чистоте.

До доставки оборудования проверяют ширину проёмов, маршрут перемещения, возможность подключения воды и электропитания, а также место для хранения техники и складирования отходов.

Безопасность при работе

• ограждают рабочую зону и ограничивают доступ посторонних;
• проверяют диск, щётки, кожух и крепёжные элементы;
• используют очки, каску, перчатки и защиту слуха;
• при работе в помещении обеспечивают вентиляцию;
• меняют диск или щётки только после остановки вала;
• контролируют устойчивость машины и направление подачи;
• организуют отвод воды, шлама и строительного мусора.

Сопутствующие услуги

Для массивных бетонных элементов может потребоваться резка железобетона, а для подготовки проходок — алмазное бурение отверстий в бетоне.

Если шов входит в схему устройства проёма или демонтажа, порядок разделения и удаления фрагментов планируют заранее. Комплексные работы по строительным конструкциям можно заказать на главной странице: алмазная резка бетона в Москве.

Как заказать оборудование или работы

Для расчёта сообщите материал покрытия, длину и глубину шва, ширину канавки, наличие воды и электричества, условия подъезда и место выполнения работ. Фотографии и схема участка помогут определить подходящую модель.
