Погружная глубинная резка канатом

Что представляет собой технология

Погружная резка выполняется канатной установкой, направляющими роликами и специальными колоннами. Канат проходит через роликовую систему, погружается в конструкцию и постепенно разделяет её по заранее заданной линии.

В отличие от обычного поверхностного пропила, такой способ позволяет работать с массивными элементами, где требуется большая глубина реза. Технологию используют при реконструкции, перепланировке, демонтаже и поэтапной разборке зданий и сооружений.

Когда нужна погружная резка

Метод применяют, если канат невозможно провести вокруг элемента или его толщина превышает возможности дисковой установки. Он также удобен при сложной геометрии, ограниченном доступе и необходимости получить крупный фрагмент с ровной линией разделения.

• демонтаж толстых бетонных и железобетонных стен;
• разборка фундаментов, ростверков и подземных блоков;
• разделение массивных плит и перекрытий;
• удаление колонн, балок и опор;
• реконструкция промышленных зданий;
• работы на мостах и других инженерных сооружениях;
• подготовка тяжёлых фрагментов к подъёму и вывозу.

Перед началом оценивают материал, толщину, армирование, состояние элемента и возможность установить оборудование. Для обычного глубокого разделения конструкции может использоваться резка алмазным канатом.

Какие конструкции можно резать

Бетон и железобетон

Канатная оснастка рассчитана на работу с бетоном и металлическим армированием. На производительность влияют марка материала, диаметр арматуры, её насыщенность и направление реза.

Кирпич и камень

Оборудование применяют и для неоднородных кладок, природного камня и комбинированных элементов. Перед работой проверяют пустоты, металлические включения, слабые зоны и состояние швов.

Массивные строительные элементы

Фундаменты, балки, стены, перекрытия и опоры могут разделяться поэтапно на блоки. Размер фрагментов определяют не только возможностями оборудования, но и условиями их удержания, подъёма и перемещения.

Как работает погружная система

В базовой схеме используются канатная машина, роликовые стойки, погружные колонны, крепёжные элементы и система охлаждения. Ролики задают траекторию движения, а колонны позволяют направить канат внутрь конструкции.

Порядок выполнения

Зачем нужны погружные колонны

Если конструкцию нельзя обхватить канатом, в ней подготавливают глухие отверстия для специальных колонн. На концах колонн находятся ролики, через которые проходит режущий элемент.

Во время работы канат опускается в тело объекта и выполняет пропил на глубине, недоступной для обычного диска. Фактическая глубина зависит от длины колонн, их расположения, сечения конструкции и выбранной схемы реза.

Подготовку отверстий выполняют с помощью алмазного бурения. Для крепёжных и технологических проходок с заданным диаметром применяют алмазное сверление бетона.

Преимущества метода

• работа с конструкциями значительной толщины;
• возможность разделять бетон и железобетон по заданному контуру;
• обработка элементов сложной формы;
• снижение вибрационных воздействий по сравнению с ударным демонтажом;
• получение крупных отделяемых блоков;
• контролируемая последовательность демонтажа;
• работа при ограниченном доступе к одной стороне элемента;
• сочетание с подъёмными и такелажными операциями.

Контролируемое движение

Роликовые стойки удерживают направление каната, а оператор регулирует рабочий режим установки. Это помогает выдерживать линию реза и своевременно реагировать на изменение сопротивления материала.

Минимум ударных нагрузок

Технология не основана на дроблении конструкции ударами. Поэтому при соблюдении схемы работ уменьшается риск передачи сильной вибрации на соседние участки здания.

Что ограничивает применение

Для погружной схемы нужны точки крепления, место для машины и роликов, электропитание, вода при влажном режиме и безопасный способ удаления блоков. Если отделяемый элемент нельзя удержать, сначала разрабатывают схему временного крепления.

• необходимость подготовить отверстия для колонн;
• ограничения по доступу техники и монтажной площадке;
• контроль массы и центра тяжести блока;
• сбор технической воды и бетонного шлама;
• проверка устойчивости оставшейся конструкции;
• зависимость скорости от армирования и прочности бетона.

Подготовка рабочей зоны

До установки оборудования освобождают помещение или площадку, защищают отделку и проверяют коммуникации. На действующих объектах дополнительно согласуют остановку оборудования, маршруты движения и требования к шуму и воде.

Что необходимо предусмотреть

• свободное пространство вокруг конструкции;
• надёжное основание для машины и стоек;
• доступ к электропитанию и воде;
• защиту стен, пола и соседнего оборудования;
• место для временного складирования блоков;
• грузоподъёмный механизм или другой способ перемещения;
• ограждение опасной зоны;
• вывоз шлама и строительных отходов.

Если на объекте требуется создать большой проход, заранее определяют конструктивную схему и последовательность демонтажа. После этого выполняется резка проёмов в стенах с учётом усиления и опирания оставшихся участков.

Вода, пыль и шум

При влажной работе вода охлаждает канат и отводит часть продуктов резки. Перед началом подготавливают гидроизоляцию, ёмкости или лотки для сбора жидкости и защиту оборудования от брызг.

Канатный метод нельзя назвать полностью бесшумным, но он не требует ударного разрушения массива. При грамотной установке вибрация ниже, а граница отделения получается более предсказуемой.

Как организовать чистые работы

• закрыть плёнкой соседние поверхности;
• защитить кабели и оборудование от воды;
• организовать отвод жидкости на нижних уровнях;
• удалять шлам до его высыхания;
• ограничить доступ в рабочую зону;
• проводить промежуточную уборку после отделения блоков.

Безопасность при резке

До начала работ определяют массу фрагмента, его центр тяжести, точки крепления и маршрут перемещения. Особенно тщательно проверяют конструкции, расположенные над проходами, оборудованием или действующими коммуникациями.

• ограждают участок от посторонних;
• проверяют крепление машины, стоек и роликов;
• используют каски, очки, перчатки и защиту слуха;
• не допускают нахождения людей под подвешенными блоками;
• контролируют состояние оставшейся части конструкции;
• проверяют кабели, шланги и систему водоотвода;
• удаляют блок только после его полного отделения.

Где применяется технология

Погружное разделение востребовано там, где нужно разобрать массивный элемент без неконтролируемого разрушения окружающих конструкций.

• производственные здания и цеха;
• мосты, эстакады и опоры;
• фундаменты и подземные сооружения;
• железобетонные стены, балки и колонны;
• гидротехнические объекты;
• массивные блоки и изделия;
• здания, которые реконструируются поэтапно.

Стоимость погружной глубинной резки

Цена зависит от материала, размера и толщины элемента, армирования, количества резов, доступа к объекту, необходимости бурения и способа удаления фрагментов. Значения в таблице являются ориентировочными.

Точная смета рассчитывается после уточнения размеров, состава конструкции, условий доступа и порядка демонтажа.

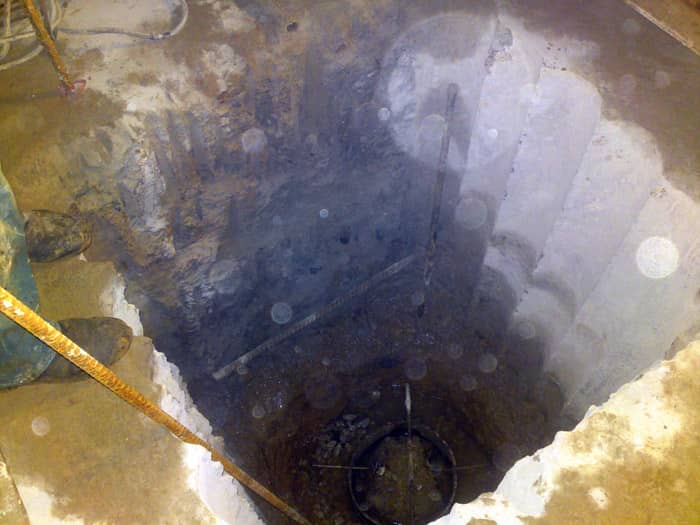

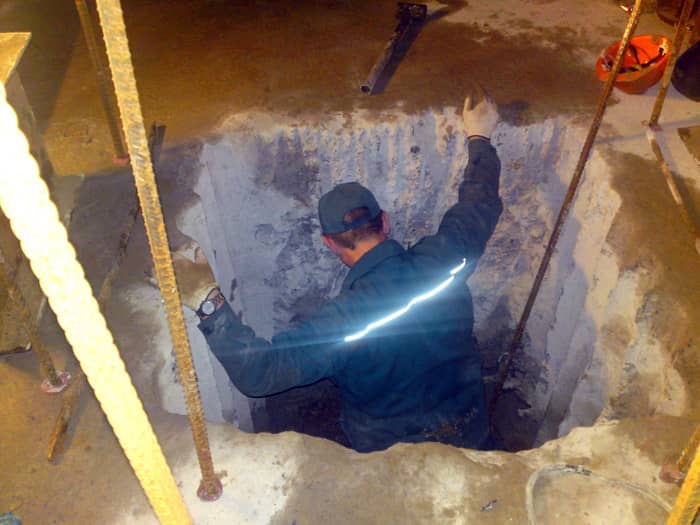

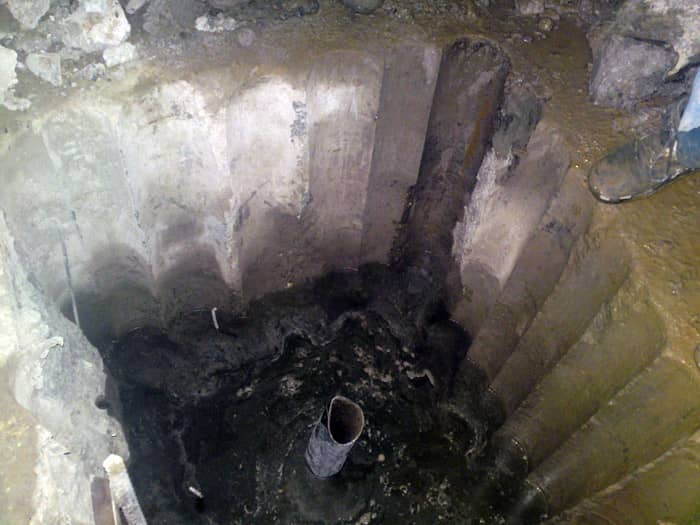

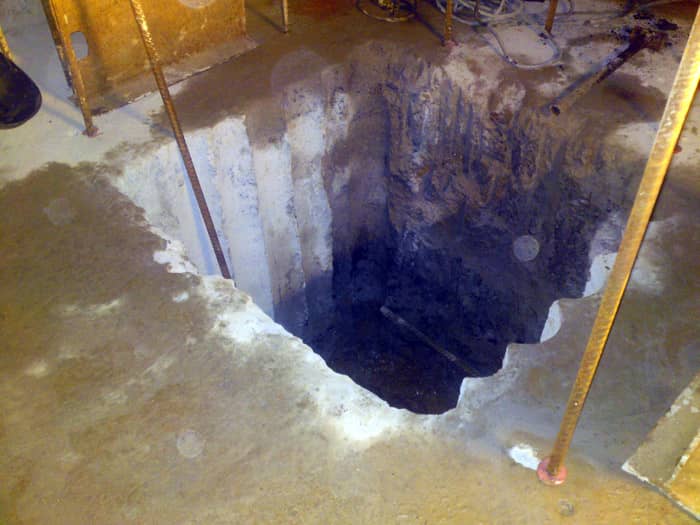

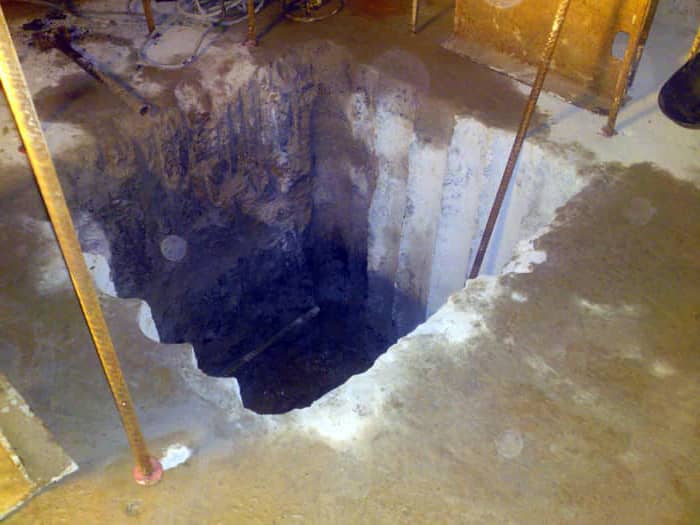

Выполненные проекты

Типичные ошибки

• подбирать оборудование без обследования конструкции;
• не рассчитывать массу отделяемого блока;
• бурить отверстия под колонны без проверки арматуры;
• начинать пропил без временного крепления;
• не организовывать отвод воды и шлама;
• использовать неподходящую оснастку;
• не согласовывать маршрут удаления фрагментов.

Что нужно для предварительной оценки

• адрес и назначение объекта;
• материал и размеры конструкции;
• примерную толщину и сведения об армировании;
• фотографии рабочей зоны;
• количество и направление резов;
• наличие места для установки колонн;
• способ удаления отделяемых частей;
• требования к срокам, воде, шуму и уборке.

По исходным данным можно предварительно определить тип установки, количество подготовительных операций и состав сметы. Для менее глубоких элементов может подойти обычная резка железобетона.
