Установки алмазного сверления: оборудование

Установки алмазного сверления применяют для точного получения отверстий в бетоне, железобетоне и других прочных строительных материалах. Установки алмазного сверления HM-51, HM-161 и HM-360: характеристики, комплектация, выбор привода и оборудование для отверстий в бетоне.

В статье рассмотрены гидравлические приводы трёх типоразмеров, состав базовых комплектов и особенности применения на строительной площадке. Выбор зависит от диаметра проходки, толщины конструкции, режима вращения, подачи воды и способа фиксации оборудования.

Назначение установок

Установка алмазного сверления объединяет гидродвигатель, шпиндель, крепёжную плиту, направляющую, гидростанцию и коронку. Такое оборудование работает без ударной нагрузки и помогает получать ровные отверстия с минимальным повреждением прилегающей поверхности.

Комплексы применяют для прокладки труб, кабелей, вентиляции, канализации и других инженерных коммуникаций. Для выполнения работ на объекте можно заказать алмазную резку бетона в Москве, а для проходок используют алмазное бурение и алмазное сверление бетона.

Критерии выбора

• диаметр и глубина будущего отверстия;
• марка, толщина и армирование бетона;
• частота вращения шпинделя;
• производительность и рабочий объём гидропривода;
• тип направляющей и надёжность крепления;
• наличие воды для охлаждения;
• условия доступа и ограничения на площадке.

Установка HM-51

HM-51 — компактный привод для отверстий небольшого и среднего диаметра. Его выбирают для работ в помещениях и местах с ограниченным доступом, где важны малый вес, манёвренность и точная установка на направляющей.

Технические характеристики HM-51

Базовая комплектация HM-51

Применение HM-51

Модель подходит для проходок под кабели, трубы, крепёжные элементы и небольшие инженерные сети. Перед монтажом проверяют расположение скрытых коммуникаций, толщину стены и возможность закрепить основание без смещения.

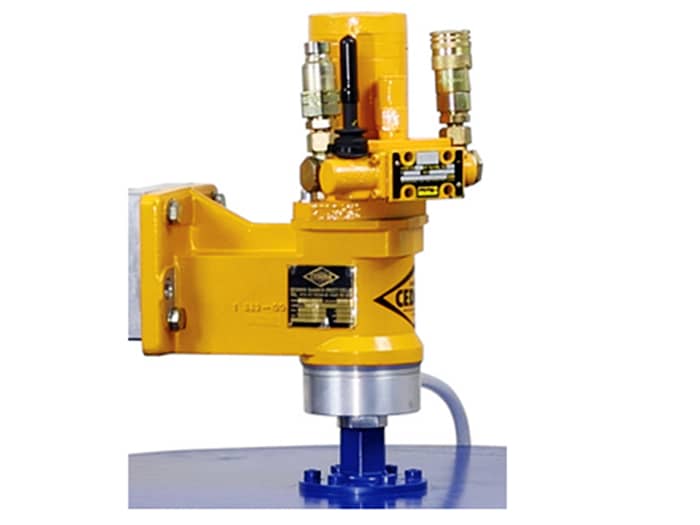

Установка HM-161

HM-161 рассчитан на проходки среднего и крупного диаметра. Привод применяют при устройстве отверстий под вентиляционные каналы, трубопроводы и технологические коммуникации в бетонных и железобетонных конструкциях.

Технические характеристики HM-161

Базовая комплектация HM-161

Особенности работы с HM-161

При диаметрах 201–400 мм важны жёсткое основание, правильная разметка и стабильное охлаждение коронки. При встрече с арматурой оператор снижает нагрузку и корректирует скорость подачи, не допуская рывков.

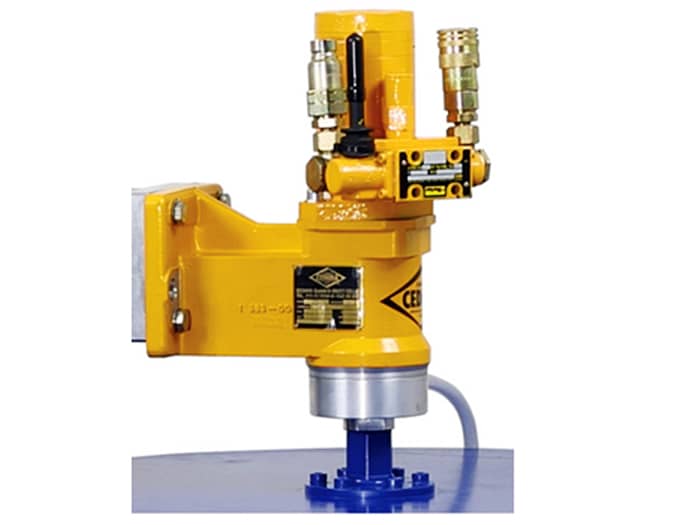

Установка HM-360

HM-360 предназначен для крупноразмерных проходок диаметром до 800 мм. Большой рабочий объём и невысокая частота вращения позволяют использовать его с коронками для массивных бетонных и железобетонных конструкций.

Технические характеристики HM-360

Базовая комплектация HM-360

Особенности крупноразмерных проходок

Перед сверлением диаметром 400–800 мм рассчитывают место установки, жёсткость крепления, расход воды и способ удаления керна. Отдельно оценивают подъём и вынос выбуренного фрагмента, чтобы не повредить отделку и оборудование на объекте.

Сравнение гидравлических приводов

Параметры приведены по предоставленным техническим данным. Перед эксплуатацией следует сверить характеристики с паспортом конкретной комплектации и условиями объекта.

Порядок подготовки

1. Определяют диаметр, глубину и назначение отверстия.
2. Проверяют арматуру, скрытые кабели и трубопроводы.
3. Размечают центр и выбирают точку крепления рамы.
4. Устанавливают направляющую и фиксируют её на конструкции.
5. Подключают гидростанцию, рукава и воду.
6. Проверяют шпиндель, коронку и быстроразъёмные соединения.
7. Выполняют пробный запуск и начинают сверление с плавной подачей.
8. Удаляют керн, шлам и остатки воды после завершения проходки.

Охлаждение и отвод шлама

Вода отводит тепло от алмазной коронки и помогает вымывать продукты разрушения из зоны контакта. До начала работ предусматривают сбор жидкости, защищают пол и стены от загрязнения и определяют место отвода шлама.

Сухой режим допускается только при подходящей оснастке, контролируемом пылеудалении и соблюдении требований помещения. Способ обработки выбирают с учётом материала, диаметра отверстия и условий эксплуатации объекта.

Безопасность

• ограждают рабочий участок и ограничивают доступ посторонних;
• проверяют крепление рамы, плиты, шпинделя и коронки;
• осматривают рукава, фитинги и быстроразъёмные соединения;
• используют каску, очки, перчатки и защиту слуха;
• не меняют оснастку до полной остановки и отключения гидростанции;
• контролируют устойчивость керна и вырезаемого фрагмента;
• организуют безопасный сбор воды, шлама и бетонного керна.

Дополнительные работы

Если проходка является частью будущего проёма, может потребоваться резка проёмов в стенах. Для усиленных конструкций заранее согласуют резку железобетона и порядок удаления отдельных фрагментов.

При прокладке инженерных коммуникаций востребовано изготовление каналов под трубы. После обработки основания при необходимости выполняют шлифовку бетона.

Заказ оборудования

Для подбора установки сообщите диаметр и глубину проходки, материал и толщину конструкции, адрес объекта, наличие воды и электропитания, ограничения по шуму и доступу. Фотография, чертёж или схема помогут определить подходящий привод, коронку, крепление и состав комплекта.
