Штробление под кондиционер

При установке сплит-системы коммуникации можно спрятать в стене, чтобы сохранить аккуратный вид помещения. Штробление под кондиционер в Москве: каналы для фреоновой трассы и дренажа, аккуратная разметка, пылеудаление и расчёт цены.

В подготовленный канал укладывают медные трубки с теплоизоляцией, межблочный кабель и дренажную линию. Ширину, глубину и направление штробы определяют после уточнения модели кондиционера, материала стены и места установки внутреннего блока.

Что входит в услугу

Штробление под кондиционер включает подготовку канала для комплекта коммуникаций сплит-системы. До начала резки согласуют расположение блоков, путь трассы, место вывода наружу и способ отвода конденсата.

• разметка положения внутреннего блока и маршрута;
• подготовка канала под медные трубки с теплоизоляцией;
• укладка межблочного кабеля и дренажной линии;
• устройство прохода через наружную стену;
• подготовка места для подключения оборудования;
• очистка канала и рабочей зоны.

Что прокладывают в штробе

В канале размещают две медные трубки для хладагента, дренажный шланг и межблочный кабель. В зависимости от схемы монтажа могут потребоваться дополнительные провода, защитные элементы или отдельный маршрут для отвода конденсата.

Трубки закрывают теплоизоляцией, поэтому размер углубления рассчитывают по наружному диаметру всего комплекта, а не только по диаметру медных труб. До начала работы желательно знать модель или технические параметры кондиционера.

Почему нельзя сжимать теплоизоляцию

Повреждённая или сильно сдавленная изоляция снижает надёжность трассы и может стать причиной образования конденсата. Коммуникации укладывают без резких перегибов, а в местах выхода оставляют запас для подключения блоков.

Особенности дренажной линии

Дренаж направляют в сторону отвода с постоянным уклоном. Точный угол выбирают по схеме монтажа и условиям объекта, но обратный уклон, провисы и резкие перегибы недопустимы: они мешают свободному стоку воды.

Размеры канала

Единого размера для всех сплит-систем нет. В бытовых проектах часто встречаются штробы примерно 50–70 мм по ширине, однако окончательные параметры зависят от состава трассы, способа укладки и толщины последующей заделки.

• ширину рассчитывают по трубкам, изоляции, кабелю и дренажу;
• глубину выбирают с учётом защитного слоя и финишной отделки;
• повороты выполняют плавными, без резких заломов;
• дренаж направляют к месту отвода с рабочим уклоном;
• вывод располагают так, чтобы он не мешал креплению блоков;
• размеры согласуют до начала ремонта и укладки коммуникаций.

Разметка маршрута

Сначала на стене отмечают габариты внутреннего блока, положение его нижней и боковых границ, а затем наносят направление коммуникаций. Обычно трассу выводят от нижней части блока к наружной стене или к месту установки внешнего блока.

Маршрут согласуют с монтажником заранее. Это помогает избежать ситуации, когда готовый канал оказывается слишком коротким, выходит в неудобном месте или пересекается с креплениями наружного блока.

Зазор до потолка

Между верхней частью внутреннего блока и потолком оставляют монтажный зазор для установки, обслуживания и нормальной циркуляции воздуха. Конкретное расстояние зависит от модели кондиционера и инструкции производителя.

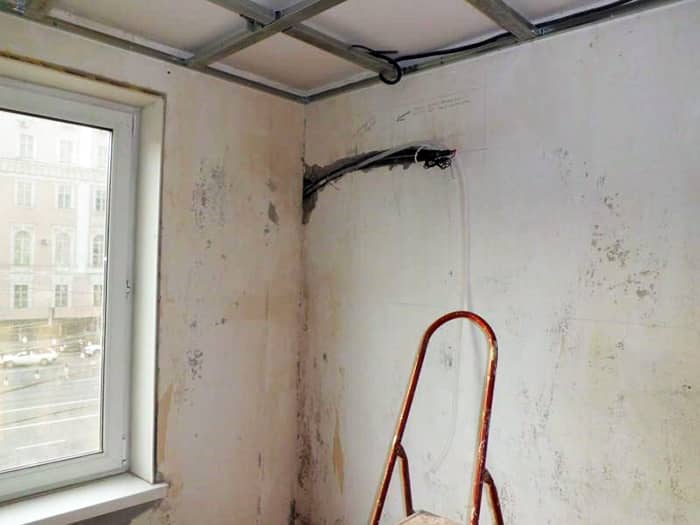

Вывод возле окна

Если внешний блок планируют разместить рядом с окном, трассу выводят с учётом открывания створки, места установки кронштейнов и доступа для обслуживания. Канал не должен мешать монтажу или пересекать точки крепления.

Преимущества скрытой прокладки

• коммуникации находятся под штукатуркой или отделочным слоем;
• стены сохраняют аккуратный внешний вид;
• трубы и кабель защищены от случайных повреждений;
• маршрут заранее согласован с монтажом оборудования;
• штробу можно подготовить до чистовой отделки;
• не требуется закрывать трассу декоративным коробом.

Ограничения технологии

Работы сопровождаются шумом, вибрацией и образованием строительной пыли. При обработке бетона или монолита необходимо учитывать арматуру, скрытые кабели и трубы, а также ограничения для несущих конструкций.

На длинных трассах и плотных основаниях используют специализированное оборудование. Выбор способа зависит от материала стены, требований к чистоте, длины маршрута и возможности подключить пылеудаление.

Стоимость штробления

Цена зависит от материала основания, длины и размеров канала, количества поворотов, сложности доступа и необходимости прохода через наружную стену. Ниже приведены ориентировочные расценки от.

Окончательная стоимость уточняется после оценки основания, маршрута, параметров канала и условий доступа.

Порядок выполнения работ

1. Уточняют модель кондиционера или параметры будущей системы.
2. Согласуют места установки внутреннего и наружного блоков.
3. Определяют путь трубок, кабеля и дренажной линии.
4. Проверяют стену на наличие проводки, труб и арматуры.
5. Наносят разметку с указанием направления, ширины и глубины.
6. Подбирают инструмент под материал основания.
7. Выполняют штробу и проходное отверстие.
8. Очищают канал и проверяют возможность укладки коммуникаций.
9. Передают подготовленное основание для монтажа трассы и блоков.

• Заявка и консультация.
• Оценка объекта.
• Согласование маршрута.
• Расчёт цены и сроков.
• Подготовка канала.
• Приёмка результата.

Работа по бетону и кирпичу

Кирпич обычно обрабатывается быстрее, но требует контроля краёв канала, чтобы не допустить осыпания кладки. Бетон и монолит требуют подходящей оснастки и поэтапного удаления материала, особенно рядом с арматурой.

Если нужны проходки под трубки, кабели или дренаж в плотной стене, можно заказать алмазное бурение. Точные отверстия без ударной нагрузки выполняют методом алмазного сверления бетона.

Сопутствующие работы

При подготовке помещения под сплит-систему штробление можно объединить с изготовлением каналов под трубы и устройством прохода через стену. Для плотных бетонных оснований применяют штробление бетонных стен.

Если одновременно прокладывают питание и дополнительные линии, удобно заранее выполнить штробление стен под проводку. Все маршруты лучше согласовать до нанесения финишного покрытия.

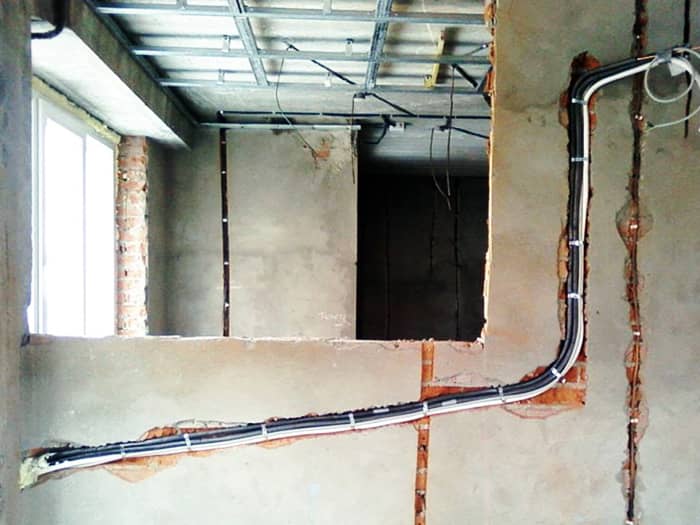

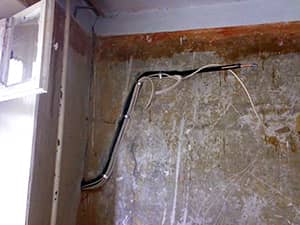

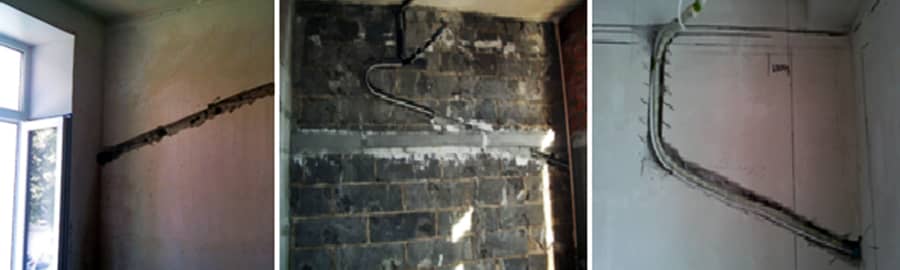

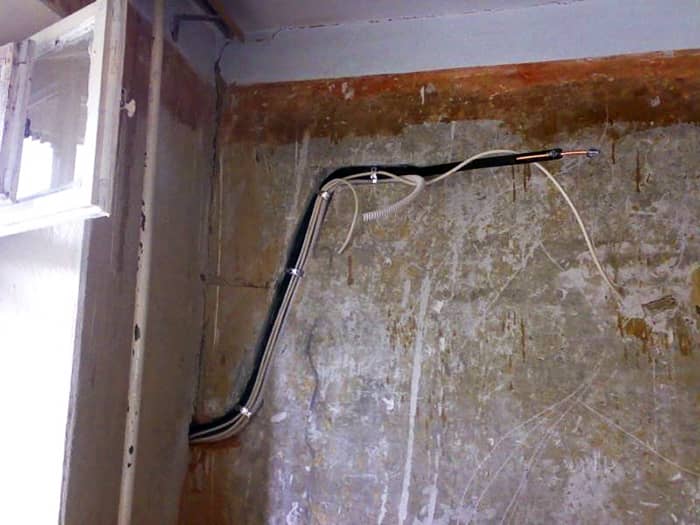

Фотогалерея работ

Безопасность работ

• проверяют стену перед сверлением и резкой;
• используют очки, респиратор, перчатки и защиту слуха;
• закрывают мебель, пол и вентиляционные решётки;
• работают только исправной оснасткой и инструментом;
• контролируют строительную пыль и защищают технику;
• не затрагивают арматуру без согласованного решения;
• после завершения очищают канал и рабочую зону.

Почему обращаются в «Гарант»

Перед началом работы специалист оценивает материал стены, расположение блоков и состав коммуникаций. Маршрут согласуют заранее, чтобы подготовленный канал соответствовал монтажной схеме и не создавал проблем при подключении оборудования.

• работа по кирпичу, бетону и железобетону;
• разметка с учётом блоков, окон и существующих коммуникаций;
• подготовка каналов под трубки, дренаж и кабель;
• возможность выполнить проходные отверстия;
• расчёт стоимости по фактическому объёму;
• согласование сроков и порядка выполнения.

Как заказать услугу

Для предварительной оценки сообщите адрес, материал и толщину стены, модель кондиционера или его мощность, расположение блоков и предполагаемую длину трассы. Фотографии помещения и план размещения помогут точнее определить состав работ.

Компания «Гарант» выполняет штробление под кондиционер в Москве и области. Работы можно заказать на этапе ремонта, до поклейки обоев, укладки плитки или нанесения финишного покрытия.
